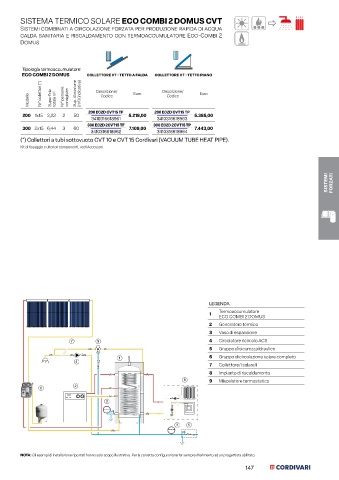

Page 147 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024
P. 147
SISTEMA TERMICO SOLARE ECO COMBI 2 DOMUS CVT
Sistemi combinati a circolazione forzata per produzione rapida di acqua STRATOS ®
calda sanitaria e riscaldamento con termoaccumulatore Eco-Combi 2
Domus
Tipologia termoaccumulatore:
ECO COMBI 2 DOMUS COLLETTORE VT - TETTO A FALDA COLLETTORE VT - TETTO PIANO
Modello Nr° collettori (*) Superficie totale m 2 Nr° persone consigliate Sup. Abitazione [m 2 ] (indicativa) Descrizione/ Euro Descrizione/ Euro SISTEMI NATURALI
Codice
Codice
200 EC2D CVT15 TF 200 EC2D CVT15 TP
200 1x15 3,22 2 50 5.218,00 5.385,00
3410316618961 3410316618963
300 EC2D 2CVT15 TF 300 EC2D 2CVT15 TP
300 2x15 6,44 3 60 7.109,00 7.443,00
3410316618962 3410316618964
(*) Collettori a tubi sottovuoto CVT 10 e CVT 15 Cordivari (VACUUM TUBE HEAT PIPE).
Kit di fissaggio e ulteriori componenti, vedi Accessori.
SISTEMI FORZATI
GRANDI IMPIANTI
LEGENDA
1 Termoaccumulatore
ECO COMBI 2 DOMUS
2 Generatore termico
3 Vaso di espansione
7 9 4 Circolatore ricircolo ACS
5 Gruppo di sicurezza idraulico COLLETTORI
1 6 Gruppo di circolazione solare completo E ACCESSORI
4
7 Collettore/i solare/i
8 Impianto di riscaldamento
8 9 Miscelatore termostatico
2
6
3
SUPPORTO TECNICO
3 5
NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.
147
