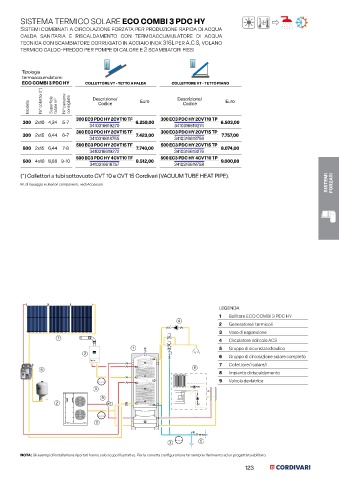

Page 123 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

SISTEMA TERMICO SOLARE ECO COMBI 3 PDC HY

Sistemi combinati a circolazione forzata per produzione rapida di acqua STRATOS ®
calda sanitaria e riscaldamento con termoaccumulatore di acqua
tecnica con scambiatore corrugato in acciaio inox 316L per A.C.S, volano
termico caldo-freddo per pompe di calore e 2 scambiatori fissi

Tipologia
termoaccumulatore:
ECO COMBI 3 PDC HY COLLETTORE VT - TETTO A FALDA COLLETTORE VT - TETTO PIANO

Modello Nr° collettori (*) Superficie totale m 2 Nr° persone consigliate Descrizione/ Euro Descrizione/ Euro SISTEMI NATURALI
Codice
Codice
300 EC3 PDC HY 2CVT10 TF 300 EC3 PDC HY 2CVT10 TP
300 2x10 4,34 5-7 6.259,00 6.503,00
3410316619270 3410316619274
300 EC3 PDC HY 2CVT15 TF 300 EC3 PDC HY 2CVT15 TP
300 2x15 6,44 6-7 7.423,00 7.757,00
3410316618755 3410316618756
500 EC3 PDC HY 2CVT15 TF 500 EC3 PDC HY 2CVT15 TP
500 2x15 6,44 7-8 7.740,00 8.074,00
3410316619272 3410316619276
500 EC3 PDC HY 4CVT10 TF 500 EC3 PDC HY 4CVT10 TP
500 4x10 8,68 9-10 8.512,00 9.000,00
3410316618757 3410316618758
(*) Collettori a tubi sottovuoto CVT 10 e CVT 15 Cordivari (VACUUM TUBE HEAT PIPE).
SISTEMI
Kit di fissaggio e ulteriori componenti, vedi Accessori. FORZATI

GRANDI IMPIANTI

LEGENDA
1 Bollitore ECO COMBI 3 PDC HY
4
2 Generatore/i termico/i
3 Vaso di espansione
7
4 Circolatore ricircolo ACS
1 5 Gruppo di sicurezza idraulico
2 COLLETTORI
6 Gruppo di circolazione solare completo E ACCESSORI
7 Collettore/i solare/i
8
6
8 Impianto di riscaldamento
9 Valvola deviatrice
3
9
2

SUPPORTO TECNICO
3

3 5

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.

123
