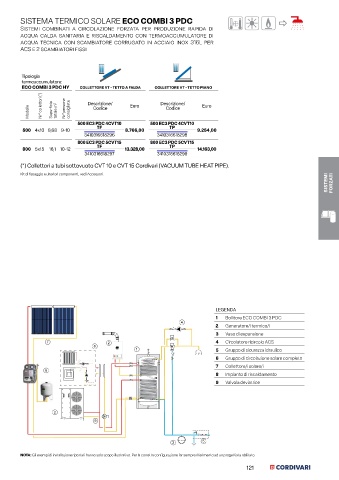

Page 121 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

SISTEMA TERMICO SOLARE ECO COMBI 3 PDC

Sistemi combinati a circolazione forzata per produzione rapida di STRATOS ®
acqua calda sanitaria e riscaldamento con termoaccumulatore di
acqua tecnica con scambiatore corrugato in acciaio inox 316L per
ACS e 2 scambiatori fissi

Tipologia
termoaccumulatore:
ECO COMBI 3 PDC HY COLLETTORE VT - TETTO A FALDA COLLETTORE VT - TETTO PIANO

Modello Nr° collettori (*) Superficie totale m 2 Nr° persone consigliate Descrizione/ Euro Descrizione/ Euro SISTEMI NATURALI
Codice
Codice
500 EC3 PDC 4CVT10 500 EC3 PDC 4CVT10
500 4x10 8,68 9-10 TF 8.766,00 TP 9.254,00
3410316618296 3410316618298
800 EC3 PDC 5CVT15 800 EC3 PDC 5CVT15
800 5x15 16,1 10-12 TF 13.328,00 TP 14.163,00
3410316618297 3410316618299

(*) Collettori a tubi sottovuoto CVT 10 e CVT 15 Cordivari (VACUUM TUBE HEAT PIPE).
Kit di fissaggio e ulteriori componenti, vedi Accessori.
SISTEMI FORZATI

GRANDI IMPIANTI

LEGENDA
1 Bollitore ECO COMBI 3 PDC
4
2 Generatore/i termico/i
3 Vaso di espansione
7 2 4 Circolatore ricircolo ACS
8
1 5 Gruppo di sicurezza idraulico COLLETTORI
6 Gruppo di circolazione solare completo E ACCESSORI
7 Collettore/i solare/i
6
8 Impianto di riscaldamento
9 Valvola deviatrice

2
9
SUPPORTO TECNICO

3 5

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.
