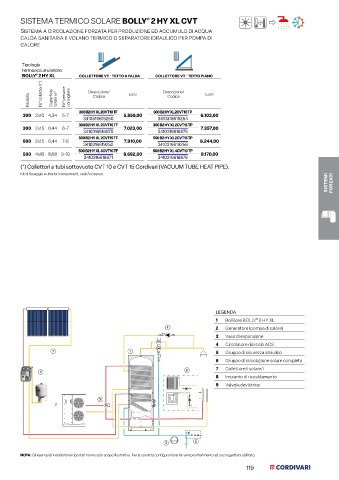

Page 119 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

SISTEMA TERMICO SOLARE BOLLY 2 HY XL CVT
®
Sistema a circolazione forzata per produzione ed accumulo di acqua STRATOS ®
calda sanitaria e volano termico o separatore idraulico per pompa di
calore

Tipologia
termoaccumulatore:
BOLLY 2 HY XL COLLETTORE VT - TETTO A FALDA COLLETTORE VT - TETTO PIANO
®

Modello Nr° collettori (*) Superficie totale m 2 Nr° persone consigliate Descrizione/ Euro Descrizione/ Euro SISTEMI NATURALI
Codice
Codice
300 B2 HY XL 2CVT10 TF 300 B2 HY XL 2CVT10 TP
300 2x10 4,34 5-7 5.859,00 6.103,00
3410316619250 3410316619254
300 B2 HY XL 2CVT15 TF 300 B2 HY XL 2CVT15 TP
300 2x15 6,44 6-7 7.023,00 7.357,00
3410316618870 3410316618875
500 B2 HY XL 2CVT15 TF 500 B2 HY XL 2CVT15 TP
500 2x15 6,44 7-8 7.910,00 8.244,00
3410316619252 3410316619256
500 B2 HY XL 4CVT10 TF 500 B2 HY XL 4CVT10 TP
500 4x10 8,68 9-10 8.682,00 9.170,00
3410316618871 3410316618876
(*) Collettori a tubi sottovuoto CVT 10 e CVT 15 Cordivari (VACUUM TUBE HEAT PIPE).
Kit di fissaggio e ulteriori componenti, vedi Accessori.
SISTEMI FORZATI

GRANDI IMPIANTI

LEGENDA
1 Bollitore BOLLY 2 HY XL
®
4 2 Generatore (pompa di calore)
3 Vaso di espansione
4 Circolatore ricircolo ACS
7 1 5 Gruppo di sicurezza idraulico COLLETTORI E ACCESSORI
6 Gruppo di circolazione solare completo

6 8 7 Collettore/i solare/i
8 Impianto di riscaldamento
9 Valvola deviatrice

9
2

SUPPORTO TECNICO

3 5

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.

119
