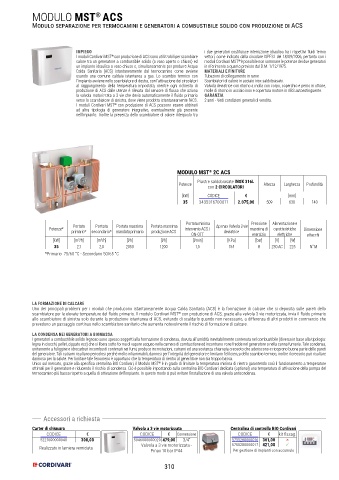

Page 310 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

MODULO MST ACS
®
Modulo separazione per termocamini e generatori a combustibile solido con produzione di ACS

IMPIEGO i due generatori costituisce interruzione idraulica tra i rispettivi fluidi termo
I moduli Cordivari MST con produzione di ACS sono utilizzabili per scambiare vettori, come indicato dalla circolare ISPESL del 18/09/2006, pertanto con i
®
calore tra un generatore a combustibile solido (a vaso aperto o chiuso) ed moduli Cordivari MST è possibile non sommare le potenze dei due generatori
®
un impianto idraulico a vaso chiuso e, simultaneamente per produrre Acqua in riferimento a quanto previsto dal D.M. 1/12/1975.
Calda Sanitaria (ACS) istantaneamente dal termocamino come avviene MATERIALI E FINITURE
usando una comune caldaia istantanea a gas. Lo scambio termico con Tubazioni di collegamento in rame
l’impianto avviene nello scambiatore di destra, con l’attivazione dei circolatori Scambiatori di calore in acciaio inox saldobrasato.
al raggiungimento della temperatura impostata, mentre ogni richiesta di Valvola deviatrice con ritorno a molla con corpo, coperchio e perno in ottone,
produzione di ACS dalle utenze è rilevata dal sensore di flusso che aziona molle di ritorno in acciaio inox e copertura motore in ABS autoestinguente.
la valvola motorizzata a 3 vie che devia automaticamente il fluido primario GARANZIA
verso lo scambiatore di sinistra, dove viene prodotta istantaneamente l’ACS. 2 anni - Vedi condizioni generali di vendita.
I moduli Cordivari MST con produzione di ACS possono essere abbinati
®
ad altra tipologia di generatore integrativo, eventualmente già presente
nell’impianto. Inoltre la presenza dello scambiatore di calore interposto tra

MODULO MST 2C ACS
®
Potenze Piastre saldobrasate INOX 316L Altezza Larghezza Profondità
con 2 CIRCOLATORI
[kW] CODICE € [mm]
35 3435316700011 2.075,00 509 630 140

Portata minima Pressione Alimentazione e
Portata Portata Portata massima Portata massima Δp max Valvola 3 vie
Potenze* intervento ACS / massima di caratteristiche Dimensione
primario* secondario* mandata primario produzione ACS deviatrice
ON-OFF esercizio elettriche attacchi
3
3
[kW] [m /h] [m /h] [l/h] [l/h] [l/min] [KPa] [bar] [V] [W]
35 2,1 2,0 2050 1200 1,5 154 8 230 AC 225 ¾” M
*Primario 75/60 °C - Secondario 50/65 °C

LA FORMAZIONE DI CALCARE
Uno dei principali problemi per i moduli che producono istantaneamente Acqua Calda Sanitaria (ACS) è la formazione di calcare che si deposita sulle pareti dello
scambiatore per le elevate temperature del fluido primario. Il modulo Cordivari MST con produzione di ACS, grazie alla valvola 3 vie motorizzata, invia il fluido primario
®
allo scambiatore di sinistra solo durante la produzione istantanea di ACS, evitando di scaldarlo quando non necessario, a differenza di altri prodotti in commercio che
prevedono un passaggio continuo nello scambiatore sanitario che aumenta notevolmente il rischio di formazione di calcare.
LA CONDENSA NEI GENERATORI A BIOMASSA
I generatori a combustibile solido legnoso sono spesso soggetti alla formazione di condensa, dovuta all’umidità inevitabilmente contenuta nel combustibile (diversa in base alla tipologia:
legna in ciocchi, pellet, cippato ecc) che si libera sotto forma di vapore acqueo nella camera di combustione ed incontrano zone fredde nel generatore o nella canna fumaria. Tale condensa,
unitamente a fuliggine e idrocarburi incombusti contenuti nei fumi, produce incrostazioni, catrami ed una sostanza chiamata creosoto che aderiscono e ricoprono buona parte delle pareti
del generatore. Tali catrami risultano pericolosi perché molto infiammabili, dannosi per l’integrità del generatore e limitano l’efficienza dello scambio termico, inoltre il creosoto può risultare
dannoso per la salute. Per limitare tale fenomeno è opportuno che la temperatura di rientro al generatore non sia troppo bassa.
Unico sul mercato, grazie alla specifica centralina BIO Cordivari, il Modulo MST è in grado di limitare la temperatura minima di rientro garantendo così il funzionamento a temperature
®
ottimali per il generatore e riducendo il rischio di condensa. Ciò è possibile impostando sulla centralina BIO Cordivari dedicata (optional) una temperatura di attivazione della pompa del
termocamino più bassa rispetto a quella di attivazione dell’impianto. In questo modo si può evitare l’installazione di una valvola anticondensa.

Accessori a richiesta
Carter di chiusura Valvola a 3 vie motorizzata Centralina di controllo BIO Cordivari
CODICE € CODICE € Connessione CODICE € kit fissag.
5221000000040 308,00 5046000000029 479,00 3/4” 5755280000016 361,00 
Valvola a 3 vie motorizzata - 5755280000017 421,00 
Realizzato in lamiera verniciata
Pmax 10 bar IP44 Per gestione di impianti con accumulo
310
