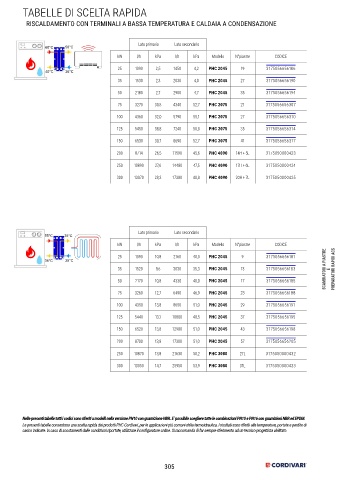

TABELLE DI SCELTA RAPIDA
60°C
80°C
RISCALDAMENTO CON TERMINALI A BASSA TEMPERATURA E CALDAIA A CONDENSAZIONE
55°C 50°C
60°C 40°C
Lato primario Lato secondario
60°C 50°C
kW l/h kPa l/h kPa Modello N°piastre CODICE
80°C 70°C
25 1090 2,5 1450 4,2 PHC 2045 19 3175056656186
40°C 35°C
35 1530 2,3 2030 4,0 PHC 2045 27 3175056656190
60°C 55°C
50°C 45°C
50 2180 2,7 2900 4,7 PHC 2045 35 3175056656194
75 3270 30,5 4340 52,7 PHC 2075 21 3175056656307
75°C 65°C
45°C 35°C 100 4360 32,0 5790 55,1 PHC 2075 27 3175056656310
125 5450 38,8 7240 50,8 PHC 2075 35 3175056656314
50°C
55°C 35°C
55°C
150 6530 30,7 8690 52,7 PHC 2075 41 3175056656317
60°C 50°C 200 8714 26,5 11590 45,6 PHC 4090 14H + 5L 3175050000423
35°C 25°C
250 10890 27,6 14480 47,5 PHC 4090 17H + 6L 3175050000424
40°C 35°C 300 13070 28,3 17380 48,8 PHC 4090 20H + 7L 3175050000425
40°C
35°C
50°C 45°C
35°C 30°C
70°C
40°C
45°C 35°C
Lato primario Lato secondario
55°C 35°C
50°C 25°C kW l/h kPa l/h kPa Modello N°piastre CODICE
25 1090 10,8 2160 40,0 PHC 2045 9 3175056656181
35°C 25°C
60°C 50°C 35 1520 9,6 3030 35,3 PHC 2045 13 3175056656183 SCAMBIATORI A PIASTRE E PREPARATORI RAPIDI ACS
40°C 35°C 50 2170 10,8 4330 40,0 PHC 2045 17 3175056656185
50°C 40°C 75 3260 12,7 6490 46,9 PHC 2045 23 3175056656188
35°C 30°C 100 4350 13,8 8650 51,0 PHC 2045 29 3175056656191
7°C 10°C
125 5440 13,1 10800 48,5 PHC 2045 37 3175056656195
70°C 40°C
150 6520 13,8 12980 51,0 PHC 2045 43 3175056656198
12°C 15°C
200 8700 13,8 17300 51,0 PHC 2045 57 3175056656205
50°C 25°C
250 10870 13,8 21630 50,2 PHC 3080 27L 3175050000432
300 13050 14,7 25950 53,9 PHC 3080 31L 3175050000433
60°C 50°C
50°C 40°C
7°C 10°C
Nelle presenti tabelle tutti i codici sono riferiti a modelli nella versione PN10 con guarnizione NBR. E’ possibile scegliere tutte le combinazioni PN10 e PN16 con guarnizioni NBR ed EPDM.
Le presenti tabelle consentono una scelta rapida dei prodotti PHC Cordivari, per le applicazioni più comuni della termoidraulica. I risultati sono riferiti alle temperature, portate e perdite di
carico indicate. In caso di scostamenti dalle condizioni riportate, utilizzare il configuratore online. Si raccomanda di far sempre riferimento ad un tecnico progettista abilitato.
12°C 15°C
