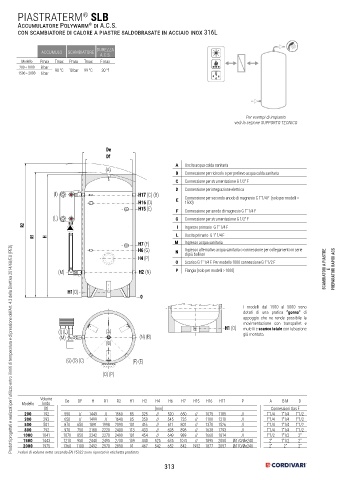

PIASTRATERM SLB
®
Accumulatore Polywarm di A.C.S.
®
con scambiatore di calore a piastre saldobrasate in acciaio inox 316L

DUREZZA
ACCUMULO SCAMBIATORE
A.C.S.
Modello Pmax Tmax Pmax Tmax F max
200 ÷ 1000 8 bar
1500 ÷ 2000 6 bar 90 °C 10 bar 99 °C 30 °f

Per esempi di impianto
vedi la sezione SUPPORTO TECNICO

De
Df De
Df A Uscita acqua calda sanitaria
(A)
(A) B Connessione per ricircolo o per prelievo acqua calda sanitaria
C Connessione per strumentazione G 1/2” F
D Connessione per integrazione elettrica
(I) H17 (C) (B)
(I) H16 (D) E Connessione per secondo anodo di magnesio G 1”1/4 F (solo per modelli >
H17 (C) (B)
1500)
H15 (E) (D) F Connessione per anodo di magnesio G 1” 1/4 F
H16
H15 (E)
(L) G Connessione per strumentazione G 1/2” F
R2 (L) I Ingresso primario G 1” 1/4 F
R1 R2 H L Uscita primario G 1” 1/4 F
R1 H H7 (F) M Ingresso acqua sanitaria
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H7 (F)
H6 (G) N Ingresso alternativo acqua sanitaria o connessione per collegamento in serie
H6 (G)
H4 (P) di più bollitori
H4 (P) O Scarico G 1” 1/4 F. Per modello 1000 connessione G 1”1/2 F
(M) H2 (N) P Flangia (solo per modelli > 1000) SCAMBIATORI A PIASTRE E PREPARATORI RAPIDI ACS
(M) H2 (N)
H1(O)
H1(O) 0
0
I modelli dal 1500 al 5000 sono
dotati di una pratica “gonna” di
appoggio che ne rende possibile la
H1 (O) movimentazione con transpallet e
H1 (O) muletti e scarico totale con tubazione
(I) (L) (A) già montata.
(M) (I) (L) (A) (N) (B)
(M) (O) (N) (B)
(O)
(G) (D) (C) (F) (E)
(G) (D) (C) (F) (E)
(O) (P)
(O) (P)

Volume
Modello lordo De DF H R1 R2 H1 H2 H4 H6 H7 H15 H16 H17 P A B M D
[lt] [mm] Connessioni Gas F
200 192 550 // 1449 // 1560 85 325 // 520 650 // 1075 1185 // 1"1/4 1"1/4 1"1/2
300 293 650 // 1499 // 1640 85 350 // 545 735 // 1100 1210 // 1"1/4 1"1/4 1"1/2
500 501 870 650 1891 1998 2090 101 416 // 611 801 // 1370 1526 // 1"1/4 1"1/4 1"1/2
800 792 970 750 2188 2220 2400 113 433 // 628 898 // 1638 1793 // 1"1/4 1"1/4 1"1/2
1000 1041 1070 850 2242 2270 2490 101 454 // 649 989 // 1660 1814 // 1"1/2 1"1/2 2"
1500 1443 1210 950 2440 2495 2730 109 440 525 635 1075 // 1895 2050 Øi170/Øe240 2" 1"1/2 2"
2000 1975 1360 1100 2492 2570 2850 91 467 542 652 842 1952 1877 2057 Øi170/Øe240 2" 2" 2"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
