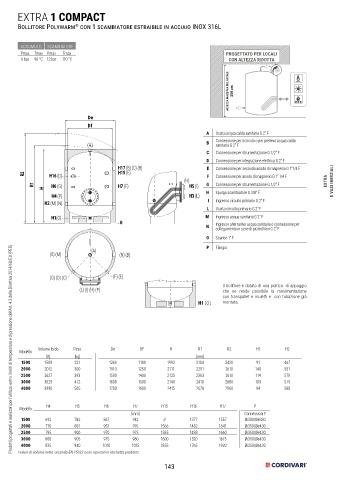

Page 143 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

EXTRA 1 COMPACT

Bollitore Polywarm con 1 scambiatore estraibile in acciaio INOX 316L
®

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax PROGETTATO PER LOCALI
6 bar 90 °C 12 bar 110 °C CON ALTEZZA RIDOTTA

ALTEZZA MASSIMA DEL LOCALE 250 cm

De
Df
De De
Df Df (A)
A Uscita acqua calda sanitaria G 2” F

(A) (A) B Connessione per ricircolo o per prelievo acqua calda
sanitaria G 2” F
H17 (B) (C) (B)
Connessione per strumentazione G 1/2” F
C
R2 H16 (D) H15 (E)
D Connessione per integrazione elettrica G 2” F (H)
R1 H17 (B) (C) (B) H5 (I)
H6 (G)
H17 (B) (C) (B) H H15 (E) H7 (F) E Connessione per secondo anodo di magnesio G 1”1/4 F
R2 R2 H16 (D) H16 (D) H15 (E) H4 (P) (H) (H) F Connessione per anodo di magnesio G 1” 1/4 F H3 (L)
H2 (M) (N)
R1
R1 H6 (G) H6 (G) H7 (F) H7 (F) H5 (I) G H5 (I) Connessione per strumentazione G 1/2” F EXTRA E VASI INERZIALI
H H H Spurgo scambiatore G 3/8” F
H4 (P) H4 (P) H1(O) H3 (L) H3 (L)
H2 (M) (N) H2 (M) (N) 0 I Ingresso circuito primario G 2” F
L Uscita circuito primario G 2” F
H1(O) H1(O) M Ingresso acqua sanitaria G 2” F
0 0 Ingresso alternativo acqua sanitaria o connessione per
N collegamento in serie di più bollitori G 2” F
(A)
(0) (M) (N) (B) O Scarico 1” F
P Flangia
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
(A) (A)
(0) (M) (0) (M) (N) (B) (N) (B)
(G) (D) (C) (F) (E)
(L) (I) (H) (P)
(G) (D) (C) (G) (D) (C) (F) (E) (F) (E)
Il bollitore è dotato di una pratica di appoggio
(L) (I) (H) (P) (L) (I) (H) (P) che ne rende possibile la movimentazione
con transpallet e muletti e con tubazione già
H1 (O) montata.

H1 (O) H1 (O)

Volume lordo Peso De DF H R1 R2 H1 H2
Modello
[lt] [kg] [mm]
1500 1509 221 1360 1100 1992 2104 2420 91 467
2000 2012 300 1510 1250 2111 2251 2610 140 551
2500 2627 393 1500 1400 2125 2363 2610 114 570
3000 3029 472 1600 1500 2140 2410 2680 109 575
4000 3990 565 1700 1600 2415 2678 2960 94 580

H4 H5 H6 H7 H15 H16 H17 P
Modello
[mm] Connessioni F
1500 692 782 867 942 // 1377 1557 Øi300/Øe380
2000 776 881 951 976 1566 1482 1641 Øi350/Øe430
2500 795 900 970 975 1585 1488 1660 Øi350/Øe430
3000 800 905 975 980 1600 1520 1675 Øi350/Øe430
4000 835 940 1010 1015 1855 1765 1920 Øi350/Øe430
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
