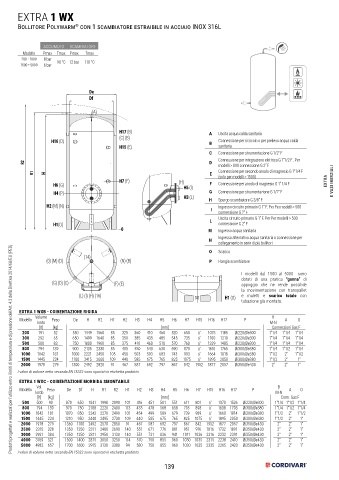

Page 139 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

EXTRA 1 WX

Bollitore Polywarm con 1 scambiatore estraibile in acciaio INOX 316L
®

ACCUMULO SCAMBIATORE
Modello Pmax Tmax Pmax Tmax
200 ÷ 1000 8 bar 90 °C 12 bar 110 °C
1500 ÷ 5000 6 bar

De
De
Df
Df
(A)
(A)

H17 (B)
H17 (B)
(C) (B) A Uscita acqua calda sanitaria
H16 (D) (C) (B)
H16 (D) H15 (E) B Connessione per ricircolo o per prelievo acqua calda
H15 (E) sanitaria
C Connessione per strumentazione G 1/2” F
R2 R2 H1 (O) D Connessione per integrazione elettrica G 1”1/2 F . Per
H1 (O)
modelli > 800 connessione G 2” F
R1 R1 H H E Connessione per secondo anodo di magnesio G 1”1/4 F
H6 (G) H7 (F) (H) F (solo per modelli > 1500) EXTRA E VASI INERZIALI
H7 (F)
Connessione per anodo di magnesio G 1” 1/4 F
H6 (G)
H4 (P) (H) H5 (I)
H4 (P) H5 (I) G Connessione per strumentazione G 1/2” F
H2 (M) (N) H3 (L) H Spurgo scambiatore G 3/8” F
H3 (L)
H2 (M) (N) Ingresso circuito primario G 1” F. Per Per modelli > 500
I
connessione G 2” F
H1(O) L Uscita circuito primario G 1” F. Per Per modelli > 500
0
H1(O) De connessione G 2” F
Df 0 M Ingresso acqua sanitaria
Ingresso alternativo acqua sanitaria o connessione per
N
(A) collegamento in serie di più bollitori
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
(14) O Scarico
(0) (M) (D) (14) (N) (B)
(0) (M) (D) (N) (B) P Flangia scambiatore
H17 (B)
(C) (B)
H16 (D) I modelli dal 1500 al 5000 sono
(G) (D) (C) (F) (E) dotati di una pratica “gonna” di
(G) (D) (C) (F) (E) H15 (E) appoggio che ne rende possibile
(L) (I) (H) (16) la movimentazione con transpallet
R2 (L) (I) (H) (16) H1 (O) e muletti e scarico totale con
tubazione già montata.
R1 H
EXTRA 1 WXB - COIBENTAZIONE RIGIDA
Volume H7 (F) B
H
Modello Peso De H6 (G) R2 H1 H2 H3 H4 H5 H6 H7 H15 H16 H17 P A O
(H)
lordo M-N
[lt] [kg] H4 (P) [mm] H5 (I) Connessioni Gas F
200 191 52 550 1449 1560 85 325 360 410 460 520 650 // 1075 1185 Øi220/Øe300 1"1/4 1”1/4 1"1/4
1499
300 292 65 650 H2 (M) (N) 1640 85 350 385 435 485 545 735 // 1100 H3 (L) Øi220/Øe300 1"1/4 1”1/4 1"1/4
1210
500 500 83 750 1800 1960 85 375 410 460 510 570 760 // 1329 1485 Øi220/Øe300 1"1/4 1”1/4 1"1/4
800 794 139 900 2135 2330 85 405 450 540 630 690 870 // 1610 1765 Øi300/Øe380 1"1/4 1"1/2 1"1/4
1000 1042 181 1000 2221 2450 105 458 503 593 683 743 993 // 1664 1818 Øi300/Øe380 1"1/2 2" 1"1/2
1500 1445 224 1100 H1(O) 2660 109 440 585 675 765 825 1075 // 1895 2050 Øi300/Øe380 1”1/2 2” 1"
2415
2000 1978 279 1300 2492 2820 91 467 587 692 0 797 867 842 1952 1877 2057 Øi350/Øe430 2” 2” 1"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
EXTRA 1 WXC - COIBENTAZIONE MORBIDA SMONTABILE
Vol. B
Modello Peso De Df H R1 R2 H1 H2 H3 H4 H5 H6 H7 H15 H16 H17 P A O
(14)
lordo (0) (M) (D) (N) (B) M-N
[lt] [kg] [mm] Conn. Gas F
500 500 90 870 650 1841 1998 2090 101 416 451 501 551 611 801 // 1370 1526 Øi220/Øe300 1"1/4 1"1/2 1"1/4
800 794 139 970 750 2188 2220 2400 113 433 478 568 658 718 898 // 1638 1793 Øi300/Øe380 1"1/4 1"1/2 1"1/4
1000 1042 181 1070 850 2242 2270 2490 101 454 499 589 679 739 989 // 1660 1814 Øi300/Øe380 1"1/2 2" 1"1/2
2440 2495 2730
1500 1445 224 1210 950 (G) (D) (C) 109 440 (F) (E) 675 765 825 1075 // 1895 2050 Øi300/Øe380 1"1/2 2" 1"
585
2000 1978 279 1360 1100 2492 2570 2850 91 467 587 692 797 867 842 1952 1877 2057 Øi350/Øe430 2" 2" 1"
2500 2315 328 1350 1250 2311 2480 2690 140 551 671 776 881 951 976 1816 1732 1891 Øi350/Øe430 2" 2" 1"
(L) (I) (H) (16)
3000 2921 384 1350 1250 2811 2950 3130 140 551 731 836 941 1011 1036 2316 2232 2391 Øi350/Øe430 2" 2" 1"
4000 3769 521 1500 1400 2875 3050 3250 114 570 750 855 960 1030 1035 2315 2238 2410 Øi350/Øe430 2" 2" 1"
5000 4982 657 1700 1600 2915 3130 3380 94 580 750 855 960 1030 1035 2335 2265 2420 Øi350/Øe430 2" 2" 1"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
