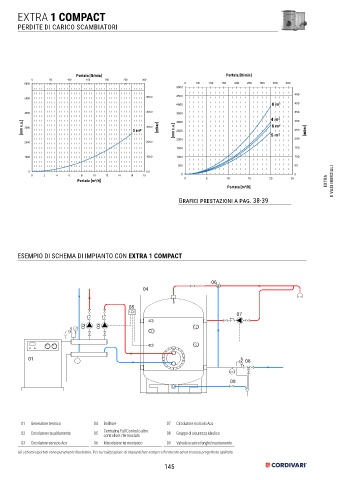

Page 145 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

EXTRA 1 COMPACT

PERDITE DI CARICO SCAMBIATORI

Portata [lt/min] Portata [lt/min]
0 50 100 150 200 250 300
6000 0 50 100 150 200 250 300 350 400
5000
450
4500
5000 500,0
4000 8 m 2 400
4000 400,0 3500 350
4 m 2 300
[mm c.a.] 3000 3 m 2 300,0 [mbar] [mm c.a.] 2500 5 m 2 2 250 [mbar] [mbar]
3000
6 m
2000 200,0 2000 200
1500 150
1000 100,0 1000 100
500 50
0 0,0
0 2 4 6 8 10 12 14 16 18 0 0
Portata [m /h] 0 5 10 15 20 25 EXTRA E VASI INERZIALI
3
Portata [m /h]
3
Grafici prestazioni a pag. 38-39

ESEMPIO DI SCHEMA DI IMPIANTO CON EXTRA 1 COMPACT

06
04

05
07

02 03

01 08

09

01 Generatore termico 04 Bollitore 07 Circolatore ricircolo Acs
02 Circolatore riscaldamento 05 Centralina Full Control o altro 08 Gruppo di sicurezza idaulico
controllore /termostato
03 Circolatore servizio Acs 06 Miscelatore termostatico 09 Valvola scarico fanghi/svuotamento
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
