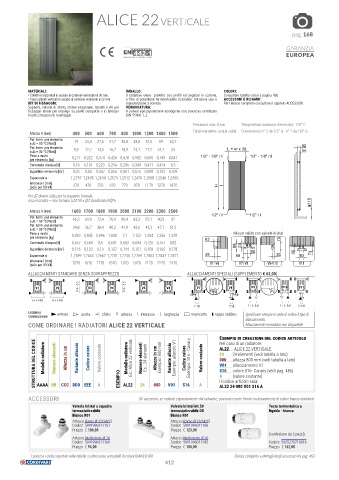

Page 412 - CORDIVARI - CATALISTINO SCALDASALVIETTE
P. 412
ALICE 22 VERTICALE
pag. 168
GARANZIA
EUROPEA
NEW
MATERIALI: IMBALLO: COLORI:
• Collettori orizzontali in acciaio al carbonio verniciato ø 30 mm. Il radiatore viene protetto con profili ed angolari in cartone, Consultare tabella colori a pagina 486.
• Corpi radianti verticali in acciaio al carbonio verniciato ø 22 mm. e film di polietilene termoretraibile riciclabile. Istruzioni uso e ACCESSORI E RICAMBI:
KIT DI FISSAGGIO: manutenzione a corredo. Per l’elenco completo consultare il capitolo ACCESSORI.
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per VERNICIATURA:
fissaggio idonei per impiego su pareti compatte o in laterizio A polveri epossipoliestere ecologiche con processo certificato
forato, istruzioni di montaggio. DIN 55900-1,-2.
Pressione max: 8 bar Temperatura massima d’esercizio: 110° C
Altezza H [mm] 400 500 600 700 800 1000 1200 1400 1500 Funzionamento: acqua calda Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G
Pot. term. per elemento 19 23,4 27,6 31,7 35,8 43,8 51,5 59 62,7
a Δt = 50 °C [Watt]
Pot. term. per elemento 9,9 12,2 14,5 16,7 18,9 23,1 27,2 31,1 33 L = nr x 30 92
a Δt = 30 °C [Watt] 55
Peso a vuoto 0,271 0,322 0,374 0,426 0,478 0,582 0,685 0,789 0,841 1/2" - 1/8" / I 1/2" - 1/8" / I
per elemento [kg]
Contenuto d'acqua [lt] 0,16 0,191 0,223 0,254 0,286 0,349 0,411 0,474 0,5
Superficie elemento [m ] ² 0,33 0,04 0,047 0,054 0,061 0,075 0,089 0,102 0,109
Esponente n 1,2757 1,2695 1,2634 1,2573 1,2512 1,2470 1,2508 1,2546 1,2565
Interasse I [mm] 370 470 570 670 770 970 1170 1370 1470
(solo per V3-V4) H I
Per ΔT diversi utilizzare la seguente formula:
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n 110
Altezza H [mm] 1600 1700 1800 1900 2000 2100 2200 2300 2500
Pot. term. per elemento 66,3 69,9 73,4 76,9 80,4 83,3 87,1 90,5 97 1/2" / I 1/2" / I
a Δt = 50 °C [Watt]
Pot. term. per elemento 34,8 36,7 38,4 40,2 41,9 43,6 45,3 47,7 51,2
a Δt = 30 °C [Watt]
Peso a vuoto 0,893 0,945 0,996 1,048 1,1 1,152 1,204 1,256 1,359 Misure valide con valvole Kristal
per elemento [kg] 63 73
Contenuto d'acqua [lt] 0,537 0,568 0,6 0,631 0,663 0,694 0,726 0,757 0,82
Superficie elemento [m ] ² 0,116 0,123 0,13 0,137 0,144 0,151 0,158 0,165 0,178 90 73 50 45
Esponente n 1,2599 1,2633 1,2667 1,2701 1,2735 1,2769 1,2803 1,2837 1,2871 45 50 30 50 73
Interasse I [mm] 1570 1670 1770 1870 1970 2070 2170 2270 2470
(solo per V3-V4) V1÷V6 V7÷V8 V9-V10 V11
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)
I=H-30 I=H-30 V9 V10 V11
V1 V2 V3 V4 V5 V6 V7 50 V8 30
50 50 50
I=L+90 I=L+90
I=50 I=50 I=L-60 I=L-60 I=50
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI ALICE 22 VERTICALE Allacciamento monotubo non disponibile
Esempio di creazione del codice articolo
STRUTTURA DEL CODICE Modello radiatore Numero elementi Altezza in cm Variante allaccio Codice colore Valore costante ESEMPIO Modello radiatore Es.: Alice 22 verticale Numero elementi Es.: 24 elementi Altezza in cm Esempio: 800 mm Variante allaccio Esempio: allaccio V1 Codice colore Esempio: S16 - Canary Valore costante 24 24 elementi (vedi tabella a lato)
Nel caso di un radiatore:
AL22 ALICE 22 VERTICALE
080 altezza 800 mm (vedi tabella a lato)
V01 allacciamento V1
S16 colore S16- Canary (vedi pag. 486)
A (valore costante)
Il codice articolo sarà:
A
AAAA BB
V01
080
24
S16
AL22 24 080 V01 S16 A
ACCESSORI CCC DDD EEE A AL22 Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
Valvola kristal a squadra Valvola kristal int.50 Testa termostatica a
termostatizzabile termostatizzabile DX liquido - bianca
Bianco R01 Bianco R01
Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15
Codice 5991990311161 Codice 5991990311186
Prezzo € 106,00 Prezzo € 123,00
(confezione da 2 pezzi)
Attacco Multistrato Ø 16 Attacco Multistrato Ø 16
Codice 5991990311160 Codice 5991990311185 Codice 5035270710016
Prezzo € 94,00 Prezzo € 106,00 Prezzo € 142,00
I prezzi e i codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01 Elenco completo e dettagli degli accessori da pag. 453
