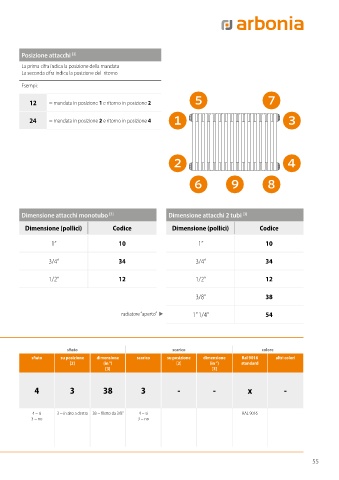

Page 55 - ARBONIA - LISTINO RADIATORI TUBOLARI 2022

Posizione attacchi [2]

La prima cifra indica la posizione della mandata
La seconda cifra indica la posizione del ritorno

Esempi:
5 7
12 = mandata in posizione 1 e ritorno in posizione 2

24 = mandata in posizione 2 e ritorno in posizione 4 1 3

2 4

6 9 8

Dimensione attacchi monotubo [3] Dimensione attacchi 2 tubi [3]

Dimensione (pollici) Codice Dimensione (pollici) Codice

1” 10 1” 10

3/4” 34 3/4” 34

1/2” 12 1/2” 12

3/8” 38

radiatore “aperto”  1” 1/4” 54

altezza larghezza mandata / ritorno sfiato scarico colore
modello mm n. elementi sistema attacco su posizione dimensione dimensione sfiato su posizione dimensione scarico su posizione dimensione Ral 9016 altri colori
[1] [2] mandata (in “) ritorno (in “) [2] (in “) [2] (in “) standard
[3] [3] [3] [3]

RRN30 900 10 2 12 12 12 4 3 38 3 - - x -

3 colonne altezza = 900 mm Larghezza = 2 = 2 tubi 1 = posizione 12 = filetto da 1/2” 12 = filetto da 1/2” 4 = si 3 = in alto a destra 38 = filetto da 3/8” 4 = si RAL 9016
10 EL X 45 mm mandata (in alto a 3 = no 3 = no
= 450mm sinistra)
2 = posizione
ritorno (in basso a
sinistra)
