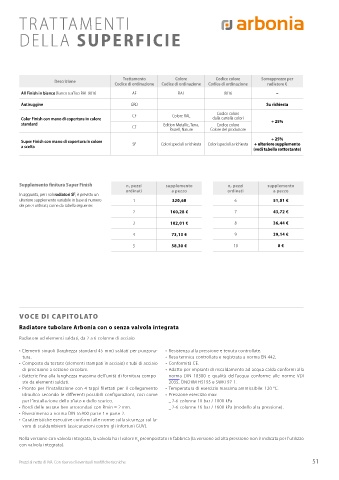

Page 51 - ARBONIA - LISTINO RADIATORI TUBOLARI 2022

TRATTAMENTI

DELLA SUPERFICIE

Trattamento Colore Codice colore Sovrapprezzo per
Descrizione
Codice di ordinazione Codice di ordinazione Codice di ordinazione radiatore €
All Finish in bianco Bianco traffico RAL 9016 AF RAL 9016 –
Antiruggine GRD – – Su richiesta

CF Colore RAL Codice colore
Color Finish con mano di copertura in colore dalla cartella colori
standard Edition Metallic, Terra, Codice colore + 25%
CF
Pastell, Nature Colore del produttore
+ 25%
Super Finish con mano di copertura in colore + ulteriore supplemento
a scelta SF Colori speciali a richiesta Colori speciali a richiesta (vedi tabella sottostante)

Supplemento finitura Super Finish n, pezzi supplemento n, pezzi supplemento
ordinati a pezzo ordinati a pezzo
In aggiunta, per i soli radiatori SF, è previsto un
ulteriore supplemento variabile in base al numero 1 320,60 6 51,01 €
dei pezzi ordinati, come da tabella seguente:
2 160,28 € 7 43,72 €
3 102,01 € 8 36,44 €

4 73,13 € 9 29,14 €
5 58,30 € 10 0 €

VOCE DI CAPITOLATO

Radiatore tubolare Arbonia con o senza valvola integrata

Radiatore ad elementi saldati, da 2 a 6 colonne di acciaio
• Elementi singoli (larghezza standard 45 mm) saldati per punzona- • Resistenza alla pressione e tenuta controllate.
tura. • Resa termica controllata e registrata a norma EN 442.
• Composto da testate (elementi stampati in acciaio) e tubi di acciaio • Conformità CE.
di precisione a sezione circolare. • Adatto per impianti di riscaldamento ad acqua calda conformi alla
• Batterie fino alla lunghezza massima dell’unità di fornitura compo- norma DIN 18380 e qualità dell’acqua conforme alle norme VDI
ste da elementi saldati. 2035, ÖNORM H5195 e SWKI 97-1.
• Pronto per l’installazione con 4 tappi filettati per il collegamento • Temperatura di esercizio massima ammissibile: 120 °C.
idraulico secondo le differenti possibili configurazioni, così come • Pressione esercizio max:
per l’installazione dello sfiato e dello scarico. _ 2-6 colonne 10 bar / 1000 kPa
• Bordi delle testate ben arrotondati con Rmin = 2 mm. _ 2-6 colonne 16 bar / 1600 kPa (modello alta pressione).
• Rivestimento a norma DIN 55900 parte 1 e parte 2.
• Caratteristiche esecutive conformi alle norme sulla sicurezza sul la-
voro di scaldambienti (assicurazioni contro gli infortuni GUV).

Nella versione con valvola integrata, la valvola ha il valore K preimpostato in fabbrica (la versione ad alta pressione non è indicata per l’utilizzo
v
con valvola integrata).

Prezzi al netto di IVA. Con riserva di eventuali modifiche tecniche. 51
