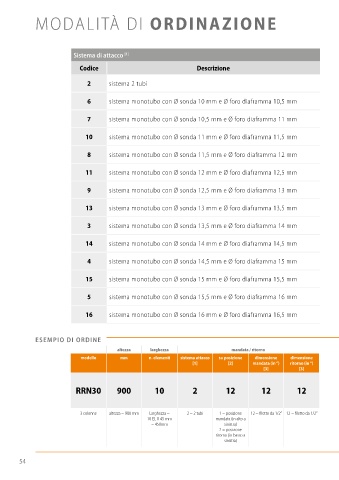

MODALITÀ DI ORDINAZIONE

Sistema di attacco [1]

Codice Descrizione

2 sistema 2 tubi

6 sistema monotubo con Ø sonda 10 mm e Ø foro diaframma 10,5 mm

7 sistema monotubo con Ø sonda 10,5 mm e Ø foro diaframma 11 mm

10 sistema monotubo con Ø sonda 11 mm e Ø foro diaframma 11,5 mm

8 sistema monotubo con Ø sonda 11,5 mm e Ø foro diaframma 12 mm

11 sistema monotubo con Ø sonda 12 mm e Ø foro diaframma 12,5 mm

9 sistema monotubo con Ø sonda 12,5 mm e Ø foro diaframma 13 mm

13 sistema monotubo con Ø sonda 13 mm e Ø foro diaframma 13,5 mm

3 sistema monotubo con Ø sonda 13,5 mm e Ø foro diaframma 14 mm

14 sistema monotubo con Ø sonda 14 mm e Ø foro diaframma 14,5 mm

4 sistema monotubo con Ø sonda 14,5 mm e Ø foro diaframma 15 mm

15 sistema monotubo con Ø sonda 15 mm e Ø foro diaframma 15,5 mm

5 sistema monotubo con Ø sonda 15,5 mm e Ø foro diaframma 16 mm

16 sistema monotubo con Ø sonda 16 mm e Ø foro diaframma 16,5 mm

ESEMPIO DI ORDINE
altezza larghezza mandata / ritorno sfiato scarico colore
modello mm n. elementi sistema attacco su posizione dimensione dimensione sfiato su posizione dimensione scarico su posizione dimensione Ral 9016 altri colori
[1] [2] mandata (in “) ritorno (in “) [2] (in “) [2] (in “) standard
[3] [3] [3] [3]

RRN30 900 10 2 12 12 12 4 3 38 3 - - x -

3 colonne altezza = 900 mm Larghezza = 2 = 2 tubi 1 = posizione 12 = filetto da 1/2” 12 = filetto da 1/2” 4 = si 3 = in alto a destra 38 = filetto da 3/8” 4 = si RAL 9016
10 EL X 45 mm mandata (in alto a 3 = no 3 = no
= 450mm sinistra)
2 = posizione
ritorno (in basso a
sinistra)
