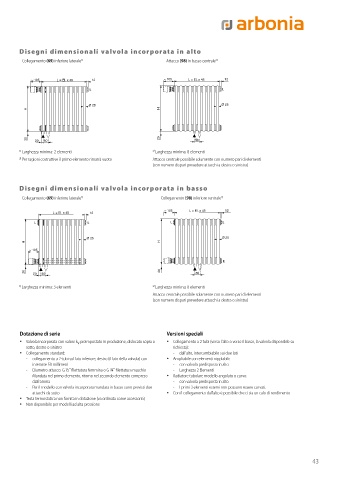

Page 43 - ARBONIA - LISTINO RADIATORI TUBOLARI 2022

Disegni dimensionali valvola incorporata in alto

Collegamento (69) inferiore laterale 1) Attacco (98) in basso centrale 3)

T T
~ 105 L = El. x 45 12 ~ 105 L = El. x 45 12
L L

Ø 25 Ø 25
H H

20 20 50 T/2 20 50 T/2

1) Larghezza minima: 2 elementi 3) Larghezza minima: 8 elementi
2) Per ragioni costruttive il primo elemento rimarrà vuoto Attacco centrale possibile solamente con numero pari di elementi
(con numero dispari prevedere attacchi a destra o sinistra)

Disegni dimensionali valvola incorporata in basso

Collegamento (69) inferiore laterale 1) Collegamento (98) inferiore centrale 2)

L = El. x 45 12 T ~ 105 L = El. x 45 12 T
L L L L

Ø 25 Ø 25
H H
~ 105

E
20 20 50 T/2 20 50 T/2

1) Larghezza minima: 3 elementi 2) Larghezza minima: 8 elementi
Attacco centrale possibile solamente con numero pari di elementi
(con numero dispari prevedere attacchi a destra o sinistra)

Dotazione di serie Versioni speciali
• Valvola incorporata con valore k preimpostato in produzione, dislocato sopra o • Collegamento a 2 tubi (verso l'alto o verso il basso, la valvola disponibile su
V
sotto, destro o sinistro richiesta):
• Collegamento standard: - dall'alto, intercambiabile sui due lati
- collegamento a 2-tubi sul lato inferiore, destro (il lato della valvola) con • Ampliabile con elementi nipplabili:
interasse 50 millimetri - con valvola predisposta in alto
- Diametro attacco: G 1/2" filettatura femmina o G 3/4" filettatura maschio - Larghezza 2 Elementi
- Mandata nel primo elemento, ritorno nel secondo elemento compreso • Radiatore tubolare modello angolato o curvo:
diaframma - con valvola predisposta in alto
- Per il modello con valvola incorporata mandata in basso sono previsti due - I primi 3 elementi esterni non possono essere curvati.
attacchi da sotto • Con il collegamento dall'alto è possibile che ci sia un calo di rendimento
• Testa termostatica non fornita in dotazione (va ordinata come accessorio)
• Non disponibile per modelli ad alta pressione

43
