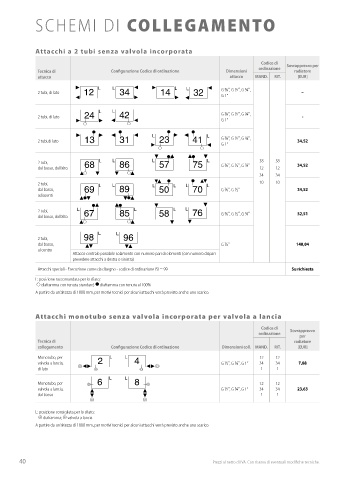

Page 40 - ARBONIA - LISTINO RADIATORI TUBOLARI 2022

SCHEMI DI COLLEGAMENTO

Attacchi a 2 tubi senza valvola incorporata

Codice di
ordinazione Sovrapprezzo per
Tecnica di Configurazione Codice di ordinazione Dimensioni radiatore
attacco attacco MAND. RIT. [EUR]

2 tubi, di lato 12 L L 34 14 L L 32 G 3/8", G 1/2", G 3/4", –
G 1"

24 L L 42 G 3/8", G 1/2", G 3/4",
2 tubi, di lato G 1" -

2 tubi,di lato 13 31 L 23 41 L G 3/8", G 1/2", G 3/4", 34,52
G 1"

2 tubi, 68 L L 86 L 57 75 L G 3/8", G 1/2", G 3/4" 38 38 34,52
dal basso, dall'alto 12 12
34 34
2 tubi, L L L L L L 10 10
dal basso, 69 89 50 70 G 3/8", G 1/2" 34,52
adiacenti

2 tubi, L 67 85 L 58 L L 76 G 3/8", G 1/2", G 3/4" 52,51
dal basso, dall'alto

L L
2 tubi, 98 96
dal basso, G 1/2" 140,04
al centro
Attacco centrale possibile solamente con numero pari di elementi (con numero dispari
prevedere attacchi a destra o sinistra)
Attacchi speciali - Esecuzione come da disegno - codice di ordinazione I5I = 99 Su richiesta

L: posizione raccomandata per lo sfiato;
diaframma con tenuta standard; diaframma con tenuta al 100%
A partire da un‘altezza di 1800 mm, per motivi tecnici per alcuni attacchi verrà previsto anche uno scarico.

Attacchi monotubo senza valvola incorporata per valvola a lancia

Codice di
ordinazione Sovrapprezzo
per
Tecnica di radiatore
collegamento Configurazione Codice di ordinazione Dimensioni coll. MAND. RIT. [EUR]
Monotubo, per L L 12 12
valvola a lancia, 2 4 G 1/2“, G 3/4“, G 1” 34 34 7,88
di lato 1 1
L L
Monotubo, per 6 8 12 12
valvola a lancia, G 1/2“, G 3/4“, G 1” 34 34 23,63
dal basso 1 1

L: posizione consigliata per lo sfiato;
diaframma; valvola a lancia
A partire da un‘altezza di 1800 mm, per motivi tecnici per alcuni attacchi verrà previsto anche uno scarico.

40 Prezzi al netto di IVA. Con riserva di eventuali modifiche tecniche.
