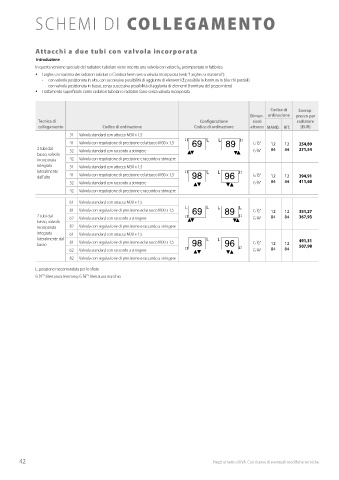

SCHEMI DI COLLEGAMENTO

Attacchi a due tubi con valvola incorporata
Introduzione
In questa versione speciale del radiatore tubolare viene inserita una valvola con valore k V preimpostato in fabbrica.
• Larghezza massima dei radiatori tubolari o Cambiotherm senza valvola incorporata (vedi "Larghezza massima"):
- con valvola posizionata in alto, con successiva possibilità di aggiunta di elementi (È possibile la fornitura in blocchi parziali)
- con valvola posizionata in basso, senza successiva possibilità di aggiunta di elementi (Fornitura del pezzo intero)
• Trattamento superficiale come radiatori tubolari e radiatori Sano senza valvola incorporata

Codice di Sovrap-
Dimen- ordinazione prezzo per
Tecnica di Configurazione sioni radiatore
collegamento Codice di ordinazione Codice di ordinazione attacco MAND. RIT. [EUR]
31 Valvola standard con attacco M30 x 1,5
41 Valvola con regolazione di precisione ed attacco M30 x 1,5 69 L L 89 G 1/2" 12 12 254,89
2 tubi dal 32 Valvola standard con raccordo a stringere G 3/4" 84 84 271,54
basso, valvola
incorporata 42 Valvola con regolazione di precisione e raccordo a stringere
integrata 31 Valvola standard con attacco M30 x 1,5
lateralmente L L
dall'alto 41 Valvola con regolazione di precisione ed attacco M30 x 1,5 98 96 G 1/2" 12 12 394,91
32 Valvola standard con raccordo a stringere G 3/4" 84 84 411,60
42 Valvola con regolazione di precisione e raccordo a stringere

61 Valvola standard con attacco M30 x 1,5
81 Valvola con regolazione di precisione ed attacco M30 x 1,5 L 69 L L 89 L G 1/2" 12 12 351,27
2 tubi dal 62 Valvola standard con raccordo a stringere G 3/4" 84 84 367,93
basso, valvola
incorporata 82 Valvola con regolazione di precisione e raccordo a stringere
integrata 61 Valvola standard con attacco M30 x 1,5
lateralmente dal L L 491,31
basso 81 Valvola con regolazione di precisione ed attacco M30 x 1,5 98 96 G 1/2" 12 12 507,98
62 Valvola standard con raccordo a stringere G 3/4" 84 84
82 Valvola con regolazione di precisione e raccordo a stringere
L: posizione raccomandata per lo sfiato
G 1/2"‘: filettatura femmina; G 3/4"‘: filettatura maschio
