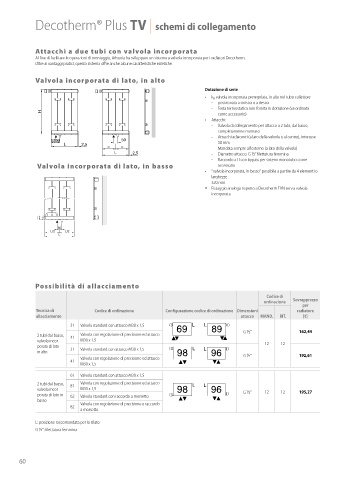

Page 60 - ARBONIA - LISTINO DECOTHERM PLUS 2022

Decotherm® Plus TV | schemi di collegamento

Attacchi a due tubi con valvola incorporata
Al fine di facilitare le operazioni di montaggio, Arbonia ha sviluppato un sistema a valvola incorporata per i radiatori Decotherm.
Oltre ai vantaggi pratici, questo sistema offre anche alcune caratteristiche estetiche.

Valvola incorporata di lato, in alto
Dotazione di serie
• k V valvola incorporata preregolata, in alto nel tubo collettore
- posizionata a sinistra o a destra
- Testa termostatica non fornita in dotazione (va ordinata
H come accessorio)
• Attacchi:
- Valvola di collegamento per attacco a 2 tubi, dal basso,
completamente montato
- Attacchi adiacenti (a lato della valvola o al centro), interasse
53 50 50 50 mm
L 2,5
= = - Mandata sempre all'esterno (a lato della valvola)
L 2,5 - Diametro attacco: G 1/2’’ filettatura femmina
- Raccordo a H con bypass per sistemi monotubo come
Valvola incorporata di lato, in basso accessorio
• "valvola incorporata, in basso“ possibile a partire da 4 elementi o
larghezze
320 mm
• Fissaggio analogo rispetto a Decotherm TVN senza valvola
incorporata

50
L/2 L/2
L

Possibilità di allacciamento
Codice di
ordinazione Sovrapprezzo
per
Tecnica di Codice di ordinazione Configurazione codice di ordinazione Dimensioni radiatore
allacciamento attacco MAND. RIT. [€]
31 Valvola standard con attacco M30 x 1,5 L L
69 89 G 1/2‘‘ 162,44
2 tubi dal basso, 41 Valvola con regolazione di precisione ed attacco
valvola incor- M30 x 1,5
porata di lato L 12 12
in alto 31 Valvola standard con attacco M30 x 1,5 98 L 96
Valvola con regolazione di precisione ed attacco G 1/2‘‘ 192,61
41
M30 x 1,5
61 Valvola standard con attacco M30 x 1,5
2 tubi dal basso, 81 Valvola con regolazione di precisione ed attacco L L
valvola incor- M30 x 1,5 98 96 195,27
porata di lato in 62 Valvola standard con raccordo a morsetto G 1/2‘‘ 12 12
basso
82 Valvola con regolazione di precisione e raccordo
a morsetto

L: posizione raccomandata per lo sfiato
G 1/2‘‘: filettatura femmina
