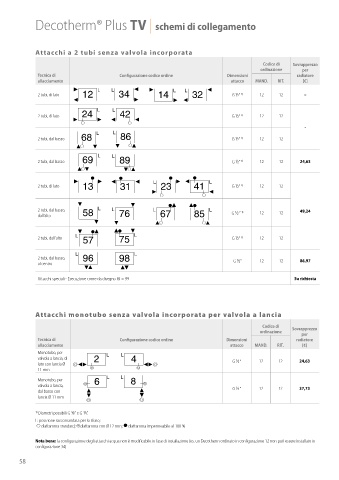

Decotherm® Plus TV | schemi di collegamento

Attacchi a 2 tubi senza valvola incorporata

Codice di Sovrapprezzo
ordinazione per
Tecnica di Configurazione codice ordine Dimensioni radiatore
allacciamento attacco MAND. RIT. [€]

2 tubi, di lato 12 L L 34 14 L L 32 G 1/2‘‘ 1) 12 12 –

2 tubi, di lato 24 L L 42 G 1/2‘‘ 1) 12 12

-
L
2 tubi, dal basso 68 L 86 G 1/2‘‘ 1) 12 12

2 tubi, dal basso 69 L L 89 G 1/2‘‘ 1) 12 12 24,63

2 tubi, di lato 13 31 L 23 41 L G 1/2‘‘ 1) 12 12

2 tubi, dal basso, 58 L L 76 L L 1) 12 12 49,24
dall'alto 67 85 G 1/2 ‘‘

2 tubi, dall'alto L 57 75 L G 1/2‘‘ 1) 12 12

L L
2 tubi, dal basso, 96 98 G 1/2‘‘ 12 12 86,97
al centro

Attacchi speciali - Esecuzione come da disegno I5I = 99 Su richiesta

Attacchi monotubo senza valvola incorporata per valvola a lancia

Codice di
ordinazione Sovrapprezzo
per
Tecnica di Configurazione codice ordine Dimensioni radiatore
allacciamento attacco MAND. RIT. [€]
Monotubo, per L L
valvola a lancia, di 2 4 12 12 24,63
lato con lancia Ø G 1/2 ‘‘
11 mm

Monotubo, per 6 L L 8
valvola a lancia, 12 12 37,73
dal basso con G 1/2 ‘‘
lancia Ø 11 mm

1) Diametri possibili G 3/8“ e G 3/4“.
L: posizione raccomandata per lo sfiato;
diaframma standard; diaframma con Ø 12 mm; diaframma impermeabile al 100 %

Nota bene: la configurazione degli attacchi acqua non è modificabile in fase di installazione (es. un Decotherm ordinato in configurazione 12 non può essere installato in
configurazione 34)

58
