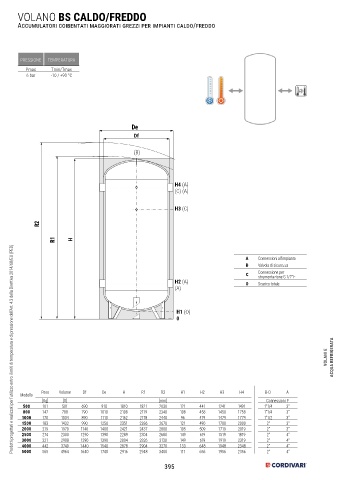

Page 395 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

VOLANO BS CALDO/FREDDO
Accumulatori coibentati maggiorati grezzi per impianti caldo/freddo

PRESSIONE TEMPERATURA
Pmax Tmin/Tmax
6 bar -10 / +90 °C

De
Df

(B)

H4 (A)
(C) (A)

H3 (C)

R2

R1 H
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
A Connessioni all’impianto
B Valvola di sicurezza

C Connessione per
strumentazione G 1/2” F
H2 (A) O Scarico totale
(A)

H1 (O)
0

ACQUA REFRIGERATA
VOLANI E

Peso Volume Df De H R1 R2 H1 H2 H3 H4 B-O A
Modello
[Kg] [lt] [mm] Connessioni F
500 101 501 690 910 1900 1970 2110 120 440 1240 1490 1"1/4 3"
800 147 788 790 1010 2200 2280 2430 115 460 1460 1760 1"1/4 3"
1000 170 1034 890 1110 2255 2360 2520 95 480 1480 1780 1"1/2 3"
1500 183 1432 990 1250 2455 2570 2760 120 490 1700 2000 2" 3"
2000 219 1970 1140 1400 2510 2660 2880 105 510 1720 2020 2" 3"
2500 274 2300 1290 1390 2325 2520 2710 150 620 1520 1820 2" 4"
3000 321 2908 1290 1390 2825 2990 3150 150 620 1920 2320 2" 4"
4000 442 3749 1440 1540 2900 3100 3290 135 650 1950 2350 2" 4"
5000 565 4964 1640 1740 2940 3190 3420 110 655 1955 2355 2" 4"
