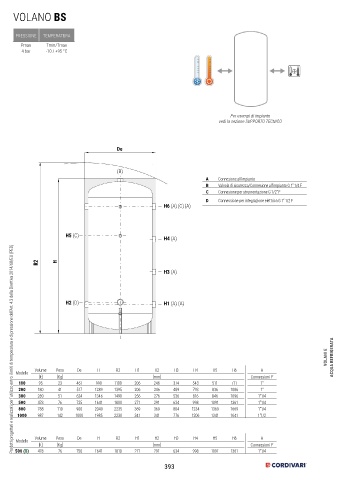

Page 393 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

VOLANO BS

PRESSIONE TEMPERATURA
Pmax Tmin/Tmax
4 bar -10 / +95 °C

De

Per esempi di impianto
(B)
vedi la sezione SUPPORTO TECNICO

H6 (A) (C) (A)

A Connesione all'impianto
H5 (C) H4 (A) B Valvola di sicurezza/Connesione all’impianto G 1” 1/4 F
C Connesione per strumentazione G 1/2” F
D Connessione per integrazione elettrica G 1” 1/2 F
R2 H
H3 (A)

Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H2 (D) H1 (A) (A)

VOLANO BS GBF - CONN. 1 1/4"
Volume Peso De H R2 H1 H2 H3 H4 H5 H6 A
Modello
[lt] [Kg] [mm] Connessioni F
100 95 23 461 990 1100 210 250 375 545 515 715 1”1/4
200 180 41 517 1290 1395 210 250 490 795 840 1090 1”1/4
VOLANI E ACQUA REFRIGERATA
VOLANO BS GBF
Volume Peso De H R2 H1 H2 H3 H4 H5 H6 A
Modello
[lt] [Kg] [mm] Connessioni F
100 95 23 461 990 1100 210 250 375 545 515 711 1"
200 180 41 517 1290 1395 210 250 490 795 840 1086 1"
300 280 51 624 1350 1490 260 280 540 820 850 1096 1"1/4
500 478 76 725 1645 1800 275 295 635 1000 1095 1361 1"1/4
800 788 110 900 2040 2235 369 369 804 1234 1369 1669 1"1/4
1000 987 142 1000 1985 2230 341 341 776 1206 1341 1641 1"1/2

VOLANO BS GBF - CLASSE B
Volume Peso De H R2 H1 H2 H3 H4 H5 H6 A
Modello
[lt] [Kg] [mm] Connessioni F
500 (B) 478 76 750 1645 1810 275 295 635 1000 1095 1361 1”1/4
