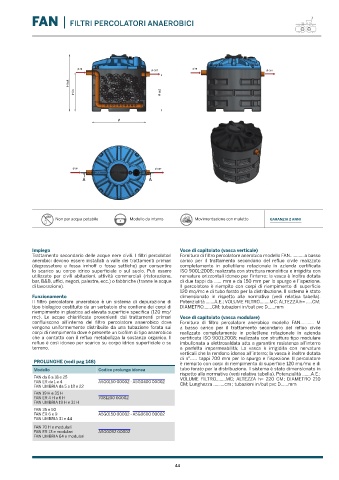

Page 46 - ELBI - LISTINO AQUAPURA 50

P. 46

FAN | FILTRI PERCOLATORI ANAEROBICI

P IN P OUT P IN P OUT
H tot.

H in H out

P IN P OUT
A A
MATERIALE
ENOMINAZIONE DATA DENOMINAZIONE MATERIALE
DISEGNATO DA:
D. MASTROGIACOMO
02/05/2019
FAN
CONTROLLATO DA: / FAN UMBRIA 5 A.E. FAN / FAN UMBRIA 5 A.E. TRATTAMENTO
DATA
TRATTAMENTO
D. GIOVANNELLI
SCALA Foglio n.1 di 1 SPECIFICHE INTERNE TOLLERANZE GENERALI
1: 15 Formato foglio: A3 PESO: SECONDO UNI EN 22768-m
Il presente disegno è di esclusiva proprietà della ELBI S p a e non può essere DISEGNO CODICE
Non per acqua potabile Modello da interro Movimentazione con muletto GARANZIA 2 ANNI
Impiego Voce di capitolato (vasca verticale)
Trattamento secondario delle acque nere civili. I ﬁltri percolatori Fornitura di ﬁltro percolatore anerobico modello FAN……….. a basso
anerobici devono essere installati a valle dei trattamenti primari carico per il trattamento secondario del refluo civile realizzato
(degrassatore e fossa imhoﬀ o fosse settiche) per consentire completamente in polietilene rotazionale in azienda certiﬁcata
lo scarico su corpo idrico superﬁciale o sul suolo. Può essere ISO 9001:2008; realizzata con struttura monolitica e irrigidita con
utilizzato per civili abitazioni, attività commerciali (ristorazione, nervature orizzontali idoneo per l’interro; la vasca è inoltre dotata
bar, B&B, uﬃci, negozi, palestre, ecc.) o fabbriche (tranne le acque di due tappi da …… mm e da 150 mm per lo spurgo e l’ispezione.
di lavorazione). Il percolatore è riempito con corpi di riempimento di superﬁcie
120 mq/mc e di tubo forato per la distribuzione. Il sistema è stato
Funzionamento dimensionato in rispetto alla normativa (vedi relativa tabella).
Il ﬁltro percolatore anaerobico è un sistema di depurazione di Potenzialità .......A.E.; VOLUME FILTRO........MC; ALTEZZA h= .....CM;
tipo biologico costituito da un serbatoio che contiene dei corpi di DIAMETRO.......CM; tubazioni in/out pvc D……mm
riempimento in plastica ad elevata superﬁcie speciﬁca (120 mq/
mc). Le acque chiariﬁcate provenienti dai trattamenti primari Voce di capitolato (vasca modulare)
confluiscono all’interno del ﬁltro percolatore anaerobico dove Fornitura di ﬁltro percolatore anerobico modello FAN……….. M
vengono uniformemente distribuite da una tubazione forata sui a basso carico per il trattamento secondario del refluo civile
corpi di riempimento dove è presente un bioﬁlm di tipo anaerobico realizzato completamente in polietilene rotazionale in azienda
che a contatto con il refluo metabolizza la sostanza organica. ll certiﬁcata ISO 9001:2008; realizzata con struttura tipo modulare
refluo è così idoneo per scarico su corpo idrico superﬁciale o su imbullonata a elettrosaldata atta a garantire resistenza all’interro
terreno. e perfetta impermeabilità; La vasca è irrigidita con nervature
verticali che la rendono idonea all’interro; la vasca è inoltre dotata
di n°…… tappi 700 mm per lo spurgo e l’ispezione. Il percolatore
PROLUNGHE (vedi pag 148) è riempito con corpi di riempimento di superﬁcie 120 mq/mc e di
Modello Codice prolunga idonea tubo forato per la distribuzione. Il sistema è stato dimensionato in
rispetto alla normativa (vedi relativa tabella). Potenzialità .......A.E.;
FAN da 6 a 18 e 25 VOLUME FILTRO........MC; ALTEZZA h= 220 CM; DIAMETRO 210
FAN ER da 1 a 4 A5G0150 00002 - A5G0400 00002 CM; Lunghezza ………cm ; tubazioni in/out pvc D……mm
FAN UMBRIA da 5 a 18 e 22
FAN 19 H e 35 H
FAN ER 4 H e 6 H 7081200 00002
FAN UMBRIA 19 H e 31 H
FAN 35 e 50
FAN ER 6 e 9 A5G0150 00002 - A5G0600 00002
FAN UMBRIA 31 e 44
FAN 70 H e modulari
FAN ER 13 e modulari A5G0092 00002
FAN UMBRIA 64 e modulari
