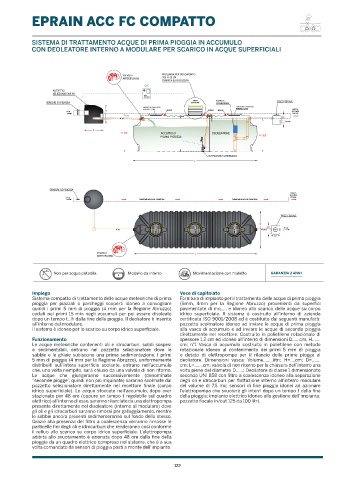

EPRAIN ACC FC COMPATTO

SISTEMA DI TRATTAMENTO ACQUE DI PRIMA PIOGGIA IN ACCUMULO
CON DEOLEATORE INTERNO A MODULARE PER SCARICO IN ACQUE SUPERFICIALI

VALVOLA PROLUNGA PER BOCCAPORTO
ANTIRIFLUSSO 700 H 45 CM
FORNITA SU RICHIESTA
Q.E.
POZZETTO
SELEZIONATORE PU
QUADRO ELETTRICO
TAPPO FILTRO A POZZ FISCALE
SENSORI DI PIOGGIA ISPEZIONE COALESCENZA
COPERCHIO SERBATOIO
COPERCHIO SERBATOIO INTERRO D.700
USCITA
Ⱦ in H INTERRO D.700 SFIATO SFIATO SFIATO SECONDE
PIOGGE
Ⱦ in 55
Ⱦ
H tot ACCUMULO DEOLEATORE
PRIMA PIOGGIA H out
ELETTROPOMPA SOMMERGIBILE
L

SENSORI DI PIOGGIA
USCITA
SECONDE
Ⱦ in PIOGGE
TUBAZIONE NON DI NS. FORNITURA TUBAZIONE NON DI NS. FORNITURA
AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA
POZZ FISCALE
Ⱦ
50 Ⱦ out
Ⱦ in LIMENA (PADOVA) ITALY www.elbi.it LIMENA (PADOVA) ITALY www.elbi.it LIMENA (PADOVA) ITALY www.elbi.it Ⱦ out
50

VALVOLA L
ANTIRIFLUSSO

Non per acqua potabile Modello da interro Movimentazione con muletto GARANZIA 2 ANNI

Impiego Voce di capitolato
Sistema compatto di trattamento delle acque meteoriche di prima Fornitura di impianto per il trattamento delle acque di prima pioggia
pioggia per piazzali o parcheggi scoperti idoneo a convogliare (5mm, 4mm per la Regione Abruzzo) provenienti da superfici
quindi i primi 5 mm di pioggia (4 mm per la Regione Abruzzo) pavimentate di mq….. e idoneo allo scarico delle acque su corpo
caduti nei primi 15 min negli accumuli per poi essere disoleate idrico superficiale. Il sistema è costruito all’interno di azienda
dopo un tempo t...h dalla fine della pioggia. Il deoliatore è inserito certificata ISO 9001/2008 ed è costituito dai seguenti manufatti:
all’interno del modulare. pozzetto scolmatore idoneo ad inviare le acque di prima pioggia
Il sistema è idoneo per lo scarico su corpo idrico superficiale. alla vasca di accumulo e ad inviare le acque di seconda pioggia
direttamente nel recettore. Costruito in polietilene rotazionale di
Funzionamento spessore 1,2 cm ed idoneo all’interro di dimensioni D......cm, H.......
Le acque meteoriche contenenti oli e idrocarburi, solidi sospesi cm; n°1 Vasca di accumulo costruito in polietilene con metodo
e sedimentabili, entrano nel pozzetto selezionatore dove le rotazionale idoneo al contenimento dei primi 5 mm di pioggia
sabbie e le ghiaie subiscono una prima sedimentazione. I primi e dotato di elettropompa per il rilancio delle prime piogge al
5 mm di pioggia (4 mm per la Regione Abruzzo), uniformemente deoliatore. Dimensioni vasca: Volume……..litri; H=....cm; D=.......
distribuiti sull’intera superficie scolante, entrano nell’accumulo cm; L=.......cm; valvola di non ritorno per la chiusura dell’interro una
che, una volta riempito, sarà chiuso da una valvola di non ritorno. volta pieno del diametro D…...; Deoliatore di classe 1 dimensionato
Le acque che giungeranno successivamente (denominate secondo UNI 858 con filtro a coalescenza idoneo alla separazione
“seconde piogge”, quindi non più inquinate) saranno scolmate dal degli oli e idrocarburi per flottazione interno all’interro modulare
pozzetto selezionatore direttamente nel recettore finale (corpo del volume di 7,5 mc; sensori di fine pioggia idonei ad azionare
idrico superficiale). Le acque stoccate nell’accumulo, dopo aver l’elettropompa che svuoterà gli interri dopo un tempo t dalla fine
stazionato per 48 ore (oppure un tempo t regolabile sul quadro della pioggia; impianto elettrico idoneo alla gestione dell’impianto;
elettrico) all’interno di esso, saranno rilanciate da una elettropompa pozzetto fiscale in/out 125 da 100 litri.
presente direttamente nel disoleatore (interno al modulare) dove
gli oli e gli idrocarburi saranno rimossi per galleggiamento, mentre
le sabbie ancora presenti sedimenteranno sul fondo dello stesso.
Grazie alla presenza del filtro a coalescenza verranno rimosse le
particelle fini degli oli e idrocarburi che renderanno così conforme
il refluo allo scarico su corpo idrico superficiale. L’elettropompa
adibita allo svuotamento è azionata dopo 48 ore dalla fine della
pioggia da un quadro elettrico compreso nel sistema, che è a sua
volta comandato da sensori di pioggia posti a monte dell’impianto
