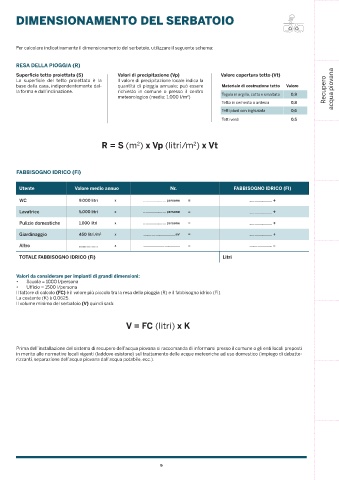

DIMENSIONAMENTO DEL SERBATOIO

Per calcolare indicativamente il dimensionamento del serbatoio, utilizzare il seguente schema:

RESA DELLA PIOGGIA (R)
Superficie tetto proiettata (S) Valori di precipitazione (Vp) Valore copertura tetto (Vt)
La superficie del tetto proiettata è la Il valore di precipitazione locale indica la
base della casa, indipendentemente dal- quantità di pioggia annuale; può essere Materiale di costruzione tetto Valore
la forma e dall’inclinazione. richiesto in comune o presso il centro Tegola in argilla, cotta e smaltata 0,9 Recupero acqua piovana
meteorologico (media: 1.000 l/m )
2
Tetto in cemento o ardesia 0,8
Tetti piani con inghiaiata 0,6
Tetti verdi 0,5

R = S (m ) x Vp (litri/m ) x Vt
2
2

FABBISOGNO IDRICO (Fi)

Utente Valore medio annuo Nr. FABBISOGNO IDRICO (FI)

WC 9.000 litri x ........................ persone = ........................ +
Lavatrice 5.000 litri x ........................ persone = ........................ +
Pulizie domestiche 1.000 litri x ........................ persone = ........................ +

Giardinaggio 450 litri/m 2 x ................................. m 2 = ........................ +
Altro ............... x ....................................... = ........................ =

TOTALE FABBISOGNO IDRICO (Fi) Litri

Valori da considerare per impianti di grandi dimensioni:
• Scuola = 1000 l/persona
• Ufficio = 1500 l/persona
Il fattore di calcolo (FC) è il valore più piccolo tra la resa della pioggia (R) e il fabbisogno idrico (Fi).
La costante (K) è 0,0625.
Il volume minimo del serbatoio (V) quindi sarà:

V = FC (litri) x K

Prima dell’installazione del sistema di recupero dell’acqua piovana si raccomanda di informarsi presso il comune o gli enti locali preposti
in merito alle normative locali vigenti (laddove esistono) sul trattamento delle acque meteoriche ad uso domestico (impiego di debatte-
rizzanti, separazione dell’acqua piovana dall’acqua potabile, ecc.).
