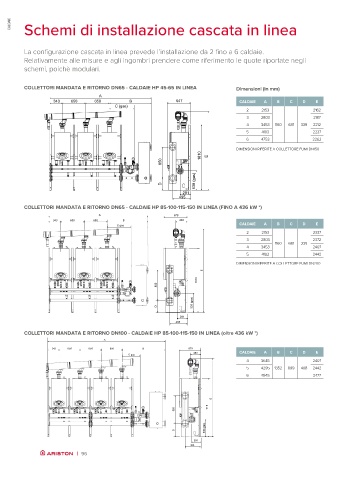

CALDAIE Schemi di installazione cascata in linea

La configurazione cascata in linea prevede l’installazione da 2 fino a 6 caldaie.
Relativamente alle misure e agli ingombri prendere come riferimento le quote riportate negli
schemi, poichè modulari.

COLLETTORI MANDATA E RITORNO DN65 - CALDAIE HP 45-65 IN LINEA Dimensioni (in mm)
A
343 650 650 B 647 CALDAIE A B C D E
C (gas)
2 2153 2162
3 2803 2187
4 3453 1160 681 339 2212
5 4103 2237
6 4753 2262
DIMENSIONI RIFERITE A COLLETTORE FUMI DN150
1810 E
850

538 (gas)
D
291
495
COLLETTORI MANDATA E RITORNO DN65 - CALDAIE HP 85-100-115-150 IN LINEA (FINO A 436 kW *)
A 679
343 650 650 B 403
C gas CALDAIE A B C D E
2 2153 2337
3 2803 1160 681 339 2372
4 3453 2407
5 4103 2442
DIMENSIONI RIFERITE A COLLETTORE FUMI DN200
E
1810
850

538 (gas)
D
291
495
COLLETTORI MANDATA E RITORNO DN100 - CALDAIE HP 85-100-115-150 IN LINEA (oltre 436 kW *)
A
343 650 650 650 B 679
403 CALDAIE A B C D E
C gas
4 3645 2407
5 4295 1352 899 408 2442
6 4945 2477

E
850 1810

538 (gas)
D
291
495
