Page 93 - ARISTON - CATALOGO 10-2022

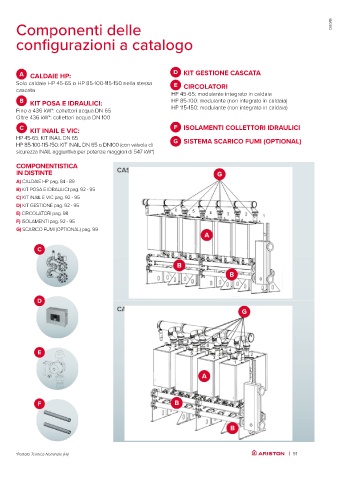

Componenti delle CALDAIE

configurazioni a catalogo

D
A
CALDAIE HP: KIT GESTIONE CASCATA
Solo caldaie HP 45-65 o HP 85-100-115-150 nella stessa CIRCOLATORI
E
cascata
HP 45-65: modulante integrato in caldaia
B
KIT POSA E IDRAULICI: HP 85-100: modulante (non integrato in caldaia)
Fino a 436 kW*: collettori acqua DN 65 HP 115-150: modulante (non integrato in caldaia)
Oltre 436 kW*: collettori acqua DN 100
F
C
KIT INAIL E VIC: ISOLAMENTI COLLETTORI IDRAULICI
HP 45-65: KIT INAIL DN 65 SISTEMA SCARICO FUMI (OPTIONAL)
G
HP 85-100-115-150: KIT INAIL DN 65 o DN100 (con valvola di
sicurezza INAIL aggiuntiva per potenze maggiori di 547 kW*)
COMPONENTISTICA
IN DISTINTE CASCATA IN LINEA G
A) CALDAIE HP pag. 84 - 89
B) KIT POSA E IDRAULICI pag. 92 - 95
C) KIT INAIL E VIC pag. 92 - 95
D) KIT GESTIONE pag. 92 - 95
E) CIRCOLATORI pag. 98
F) ISOLAMENTI pag. 92 - 95
G) SCARICO FUMI (OPTIONAL) pag. 99
A

C

B
B

D
CASCATA FRONTE/RETRO G

E

A

F B

B

*Portata Termica Nominale (Hi) | 91
