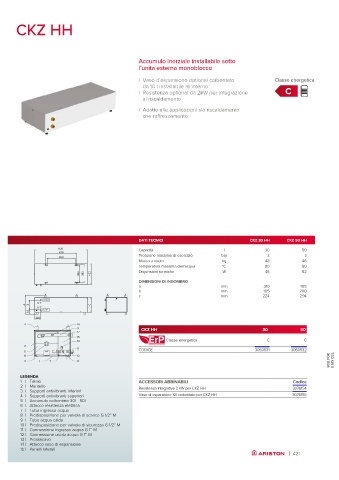

Page 423 - ARISTON - CATALOGO 10-2022

CKZ HH

Accumulo inerziale installabile sotto
l’unita esterna monoblocco

/ Vaso d’espansione optional coibentato Classe energetica
da 10 l installabile all’interno
/ Resistenza optional da 2kW per integrazione C
al riscaldamento
/ Adatto alle applicazioni sia riscaldamento
che raffrescamento

DATI TECNICI CKZ 30 HH CKZ 50 HH
1120 Capacità l 30 50
670
Pressione massima di esercizio bar 3 3
600
Massa a vuoto kg 43 46
Temperatura massima dell’acqua °C 80 80
Dispersioni termiche W 46 52
365 383 450
DIMENSIONI DI INGOMBRO
a mm 310 405
b mm 105 200
c mm 224 294
OUT
G 1”
A B C
G 1”
IN
90
130
4 10
9 CKZ HH 30 50
12
15
14 Classe energetica C C
2
11 CODICE 3060531 3060532
5
BOLLITORI
6 13
3 1 7 8 E FAN COIL
LEGENDA
1 \ Telaio ACCESSORI ABBINABILI Codice
2 \ Mantello Resistenza integrativa 2 kW per CKZ HH 3078154
3 \ Supporti antivibranti inferiori
4 \ Supporti antivibranti superiori Vaso di espansione 10l coibentato per CKZ HH 3078155
5 \ Accumulo coibentato 30l - 50l
6 \ Attacco resistenza elettrica
7 \ Tubo ingresso acqua
8 \ Predisposizione per valvola di scarico G 1/2” M
9 \ Tubo acqua calda
10 \ Predisposizione per valvola di sicurezza G 1/2” M
11 \ Connessione ingresso acqua G 1’’ M
12 \ Connessione uscita acqua G 1’’ M
13 \ Pressacavo
14 \ Attacco vaso di espansione
15 \ Panelli laterali
| 421
