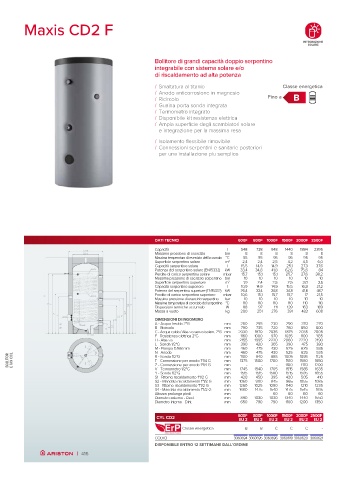

Page 418 - ARISTON - CATALOGO 10-2022

Maxis CD2 F

Bollitore di grandi capacità doppio serpentino
integrabile con sistema solare e/o
di riscaldamento ad alta potenza

/ Smaltatura al titanio Classe energetica
/ Anodo anticorrosione in magnesio
/ Ricircolo Fino a B
/ Guaina porta sonda integrata
/ Termometro integrato
/ Disponibile kit resistenza elettrica
/ Ampia superficie degli scambiatori solare
e integrazione per la massima resa
/ Isolamento flessibile rimovibile
/ Connessioni serpentini e sanitarie posteriori
per una installazione piu semplice

DATI TECNICI 600F 800F 1000F 1500F 2000F 2500F
Capacità l 548 738 848 1440 1884 2395
Massima pressione di esercizio bar 8 8 8 8 8 8
Massima temperatura di esercizio dell’accumulo °C 95 95 95 95 95 95
Superficie serpentino solare m 2 2,4 2,4 2,5 4,2 4,5 6,0
Capacità serpentino solare l 15,5 14,9 14,9 25,1 27,3 37,6
Potenza del serpentino solare (EN15332) kW 33,4 34,8 41,8 62,6 75,6 84
Perdite di carico serpentina solare mbar 15,7 15,1 15,1 25,7 27,6 38,2
Massima pressione di esercizio serpentino bar 10 10 10 10 10 10
Superficie serpentino superiore m 2 1,9 2,4 2,5 2,5 3,0 3,5
Capacità serpentino superiore l 10,9 14,9 14,9 15,5 16,8 21,2
Potenza del serpentino superiore (EN15332) kW 26,4 33,4 34,8 34,8 41,8 48,7
Perdite di carico serpentina superiore mbar 10,6 15,1 15,7 15,7 17 21,5
Massima pressione di esercizio serpentino bar 10 10 10 10 10 10
Massima temperatura di esercizio del serpentino °C 110 110 110 110 110 110
Dispersioni termiche accumulo W 88 97 111 139 163 189
Massa a vuoto kg 200 251 276 391 483 608
DIMENSIONI DI INGOMBRO
A - Acqua fredda 2''G mm 250 295 230 290 370 270
B - Ricircolo mm 790 735 720 760 850 800
C - Acqua calda / Altezza senza isolam. 2''G mm 2030 1870 2035 1875 2035 2005
F - Resistenza elettrica 2''G mm 1160 1000 970 1035 1100 1135
H - Altezza mm 2155 1995 2220 2060 2220 2190
L - Sonda 1/2''G mm 390 420 365 390 475 380
M - Flangia D.168 mm mm 460 475 430 525 625 535
625
mm
460
525
430
475
N - Anodo
535
BOLLITORI E FAN COIL R - Sonda 1/2''G mm 1100 1500 1700 1005 1095 1650
885
1125
940
mm
1375
1580
T - Connessione per anodo 1''1/4 G
1510
Z - Connessione per anodo 1''1/4 G
1170
1515
1635
mm
V - Termometro 1/2''G mm 1745 - 1540 - 1705 - 1100 1585 1200
Y - Sonda 1/2''G mm 1515 1515 1580 1515 1585 1655
S1 - Ritorno riscaldamento 1''1/2 G mm 420 450 395 420 505 410
S2 - Mandata riscaldamento 1''1/2 G mm 1060 900 845 965 1055 1085
S3 - Ritorno riscaldamento 1''1/2 G mm 1260 1025 1090 1140 1210 1235
S4 - Mandata riscaldamento 1''1/2 G mm 1680 1475 1540 1475 1545 1615
Altezza prolunga piedi mm - - 60 60 60 60
Diametro esterno - Dext mm 890 1030 1030 1340 1440 1550
Diametro interno - Dint mm 650 790 790 1100 1200 1350
CYL CD2 600F 800F 1000F 1500F 2000F 2500F
EU 2
EU 2
EU 2
EU 2
EU 2
EU 2
Classe energetica B B C C C -
CODICI 3060694 3060695 3060696 3060619 3060620 3060621
DISPONIBILE ENTRO 12 SETTIMANE DALL’ORDINE
