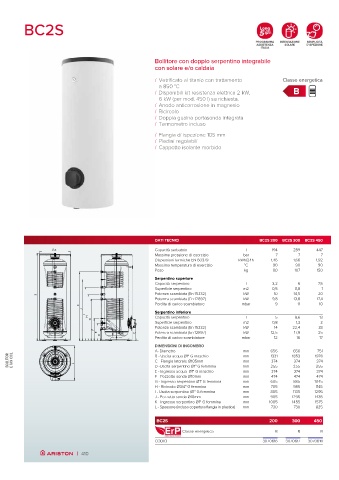

Page 412 - ARISTON - CATALOGO 10-2022

BC2S

Bollitore con doppio serpentino integrabile
con solare e/o caldaia

/ Vetrificato al titanio con trattamento Classe energetica
a 850 °C
/ Disponibili kit resistenza elettrica 2 kW, B
6 kW (per mod. 450 l) su richiesta.
/ Anodo anticorrosione in magnesio
/ Ricircolo
/ Doppia guaina portasonda integrata
/ Termometro incluso

/ Flangia di ispezione 105 mm
/ Piedini regolabili
/ Cappotto isolante morbido

DATI TECNICI BC2S 200 BC2S 300 BC2S 450
A Capacità serbatoio l 194 289 447
Massima pressione di esercizio bar 7 7 7
Dispersioni termiche EN 60379 kWh/24h 1,46 1,66 1,92
Massima temperatura di esercizio °C 90 90 90
Peso kg 80 107 150
Serpentino superiore
Capacità serpentino l 3,2 6 7,5
Superficie serpentino m2 0,5 0,8 1
Potenza scambiata (En 15332) kW 10 14,5 20
B
Potenza scambiata (En 12897) kW 9,8 13,8 17,4
Perdita di carico scambiatore mbar 9 11 10
K
J
Serpentino inferiore
H I Capacità serpentino l 5 9,6 13
G
Superficie serpentino m2 0,8 1,3 2
Potenza scambiata (En 15332) kW 14 22,4 38
F
E C Potenza scambiata (En 12897) kW 12,5 17,9 25
D
Perdita di carico scambiatore mbar 12 16 17
DIMENSIONI DI INGOMBRO
A- Diametro mm 656 656 751
BOLLITORI E FAN COIL L B - Uscita acqua Ø1" G maschio mm 1331 1853 1978
374
mm
374
374
C - Flangia laterale Ø105mm
D -Uscita serpentino Ø1" G femmina
374
374
mm
E - Ingresso acqua Ø1" G maschio mm 255 255 255
374
F - Pozzetto sonda Ø10mm mm 474 474 474
G - Ingresso serpentino Ø1" G femmina mm 605 885 1045
H - Ricircolo Ø3/4" G femmina mm 705 985 1145
I - Uscita serpentino Ø1" G femmina mm 805 1135 1295
J - Pozzetto sonda Ø10mm mm 905 1295 1435
K - Ingresso serpentino Ø1" G femmina mm 1005 1455 1575
L - Spessore (inclusa copertura flangia in plastica) mm 730 730 825
BC2S 200 300 450
Classe energetica B B B
CODICI 3070616 3070617 3070618
| 410
