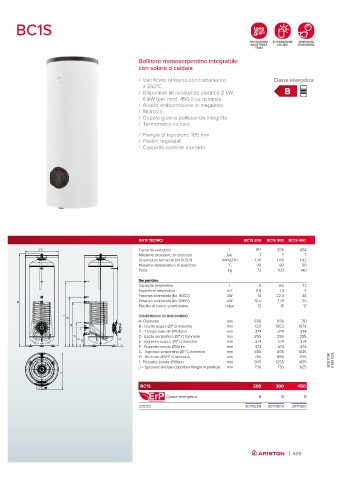

BC1S

Bollitore monoserpentino integrabile
con solare o caldaia

/ Vetrificato al titanio con trattamento Classe energetica
a 850°C
/ Disponibili kit resistenza elettrica 2 kW, B
6 kW (per mod. 450 l) su richiesta.
/ Anodo anticorrosione in magnesio
/ Ricircolo
/ Doppia guaina portasonda integrata
/ Termometro incluso

/ Flangia di ispezione 105 mm
/ Piedini regolabili
/ Cappotto isolante morbido

DATI TECNICI BC1S 200 BC1S 300 BC1S 450
A Capacità serbatoio l 197 295 454
Massima pressione di esercizio bar 7 7 7
Dispersioni termiche EN 60379 kWh/24h 1,46 1,66 1,92
Massima temperatura di esercizio °C 90 90 90
Peso kg 72 100 140
Serpentino
Capacità serpentino l 5 9,6 13
Superficie serpentino m2 0,8 1,3 2
Potenza scambiata (En 15332) kW 14 22,4 38
Potenza scambiata (En 12897) kW 12,5 17,9 25
B
Perdita di carico scambiatore mbar 12 16 17
I DIMENSIONI DI INGOMBRO
H
A- Diametro mm 656 656 751
G B - Uscita acqua Ø1" G maschio mm 1331 1853 1978
C - Flangia laterale Ø105mm mm 374 374 374
F D -Uscita serpentino Ø1" G femmina mm 255 255 255
E C
D E - Ingresso acqua Ø1" G maschio mm 374 374 374
F - Pozzetto sonda Ø10mm mm 474 474 474
G - Ingresso serpentino Ø1" G femmina mm 685 885 1045
H - Ricircolo Ø3/4" G femmina mm 785 985 1145
I - Pozzetto sonda Ø10mm mm 905 1295 1435 BOLLITORI E FAN COIL
J – Spessore (inclusa copertura flangia in plastica) mm 730 730 825
J
BC1S 200 300 450
Classe energetica B B B
CODICI 3070608 3070609 3070610
