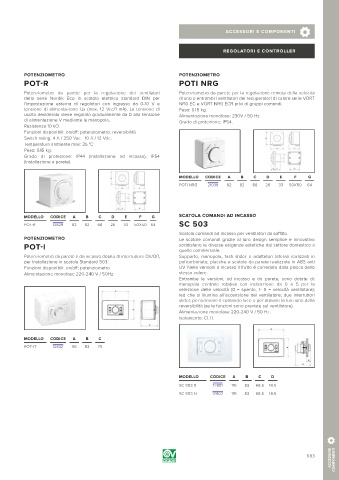

Page 683 - VORTICE - CATALOGO 2019

ACCESSORI E COMPONENTI D

REGOLATORI E CONTROLLER

POTENZIOMETRO POTENZIOMETRO
POT-R POTI NRG

Potenziometro da parete per la regolazione dei ventilatori Potenziometro da parete per la regolazione remota della velocità
della serie Nordik Eco in scatola elettrica standard DIN per di uno o entrambi i ventilatori dei recuperatori di calore serie VORT
l'impostazione esterna di regolatori con ingresso da 0-10 V e NRG EC e VORT NRG ECR privi di gruppi comandi.
tensione di alimentazione Us (max. 12 Vcc/1 mA). La tensione di Peso: 0.15 kg.
uscita desiderata viene regolata gradualmente da 0 alla tensione Alimentazione monofase: 230V / 50 Hz.
di alimentazione V mediante la manopola. Grado di protezione: IP54.
Resistenza 10 kO.
Funzioni disponibili: on/off; potenziometro, reversibilità
Switch rating: 4 A / 250 Vac - 10 A / 12 Vdc.
Temperatura ambiente max: 35 °C
Peso: 0.15 kg.
Grado di protezione: IP44 (installazione ad incasso), IP54
(installazione a parete).

MODELLO CODICE A B C D E F G
POTI NRG 21039 82 82 68 26 33 50X50 64

MODELLO CODICE A B C D E F G SCATOLA COMANDI AD INCASSO
POT-R 12829 82 82 68 26 33 50X50 64 SC 503
Scatola comandi ad incasso per ventilatori da soffitto.
POTENZIOMETRO Le scatole comandi grazie al loro design semplice e innovativo
POT-I soddisfano le diverse esigenze estetiche dal settore domestico a
quello commerciale.
Potenziometro da parete e da incasso dotato di interruttore On/Off, Supporto, manopola, tasti slider e adattatori laterali realizzati in
per installazione in scatola Standard 503. policarbonato; placche e scatole da parete realizzate in ABS anti
Funzioni disponibili: on/off; potenziometro. UV. Nelle versioni a incasso il frutto è corredato dalla placca dello
Alimentazione monofase 220-240 V / 50Hz. stesso colore.
Entrambe le versioni, ad incasso e da parete, sono dotate di:
manopola centrale rotativa con indicazione da 0 a 5 per la
selezione delle velocità (0 = spento, 1- 5 = velocità ventilatore);
led che si illumina all’accensione del ventilatore; due interruttori
slider, per azionare il comando luce e per attivare la funzione della
reversibilità (se le funzioni sono previste sul ventilatore).
Alimentazione monofase 220-240 V / 50 Hz.
Isolamento: Cl. II.

MODELLO CODICE A B C
POT-IT 12832 116 83 75

MODELLO CODICE A B C D
SC 503 B 12801 116 83 68.5 18.5
SC 503 N 12802 116 83 68.5 18.5

ACCESSORI COMPONENTI
683
