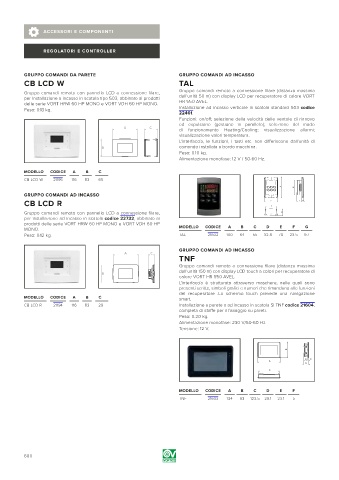

Page 680 - VORTICE - CATALOGO 2019

D ACCESSORI E COMPONENTI

REGOLATORI E CONTROLLER

GRUPPO COMANDI DA PARETE GRUPPO COMANDI AD INCASSO
CB LCD W TAL

Gruppo comandi remoto con pannello LCD a connessione filare, Gruppo comandi remoto a connessione filare (distanza massima
per installazione a incasso in scatola tipo 503, abbinato ai prodotti dall’unità 50 m) con display LCD per recuperatore di calore VORT
delle serie VORT HRW 60 HP MONO e VORT VDH 60 HP MONO. HR 550 AVEL.
Peso: 0.13 kg. Installazione ad incasso verticale in scatola standard 503 codice
22461.
Funzioni: on/off; selezione della velocità delle ventole di rinnovo
ed espulsione (gestione in parallelo); selezione del modo
A C
di funzionamento Heating/Cooling; visualizzazione allarmi;
visualizzazione valori temperatura.
L'interfaccia, le funzioni, i tasti etc. non differiscono dall’unità di
B comando installata a bordo macchina.
Peso: 0.10 kg.
Alimentazione monofase: 12 V / 50-60 Hz.

MODELLO CODICE A B C
CB LCD W 21195 116 83 65
A
E
GRUPPO COMANDI AD INCASSO
CB LCD R B C F G
Gruppo comandi remoto con pannello LCD a connessione filare, D
per installazione ad incasso in scatola codice 22732, abbinato ai For not indicated dimensions, refer to 3D-CAD model
prodotti delle serie VORT HRW 60 HP MONO e VORT VDH 60 HP
MONO. MODELLO CODICE A B C D E F G
Peso: 0.12 kg. TAL 21602 100 64 55 32.8 70 23.5 9.7

GRUPPO COMANDI AD INCASSO
A C
TNF
Gruppo comandi remoto a connessione filare (distanza massima
dall’unità 150 m) con display LCD touch a colori per recuperatore di
B
calore VORT HR 550 AVEL.
L'interfaccia è strutturata attraverso maschere, nelle quali sono
presenti scritte, simboli grafici e numeri che rimandano alle funzioni
del recuperatore .Lo schermo touch prevede una navigazione
MODELLO CODICE A B C smart.
CB LCD R 21194 116 83 29 Installazione a parete o ad incasso in scatola SI TNF codice 21604,
completa di staffe per il fissaggio su pareti.
Peso: 0.20 kg.
Alimentazione monofase: 230 V/50-60 Hz.
Tensione: 12 V.

B
E F
A
D
C

MODELLO CODICE A B C D E F
TNF 21603 134 93 123.5 28.1 23.1 5

680
