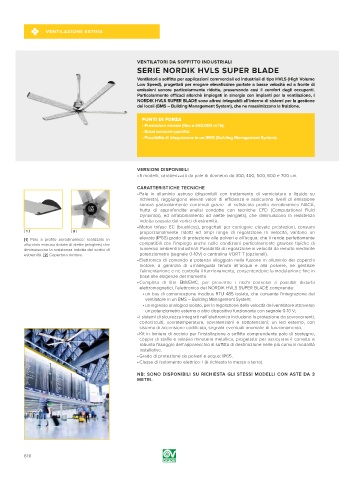

Page 616 - VORTICE - CATALOGO 2019

VENTILAZIONE ESTIVA

VENTILATORI DA SOFFITTO INDUSTRIALI
SERIE NORDIK HVLS SUPER BLADE

Ventilatori a soffitto per applicazioni commerciali ed industriali di tipo HVLS (High Volume
Low Speed), progettati per erogare elevatissime portate a basse velocità ed a fronte di
emissioni sonore particolarmente ridotte, preservando così il comfort degli occupanti.
Particolarmente efficaci allorchè impiegati in sinergia con impianti per la ventilazione, i
NORDIK HVLS SUPER BLADE sono altresì integrabili all’interno di sistemi per la gestione
dei locali (BMS – Building Management System), che ne massimizzano la fruizione.

PUNTI DI FORZA
• Prestazioni elevate (fino a 650.000 m /h).
3
• Bassi consumi specifici.
• Possibilità di integrazione in un BMS (Building Management System).

VERSIONI DISPONIBILI
• 5 modelli, caratterizzati da pale di diametro da 300, 400, 500, 600 e 700 cm.

CARATTERISTICHE TECNICHE
• Pale in alluminio estruso (disponibili con trattamento di verniciatura a liquido su
richiesta), raggiungono elevati valori di efficienza e assicurano livelli di emissione
sonora particolarmente contenuti grazie al sofisticato profilo aerodinamico NACA,
frutto di approfondite analisi condotte con tecniche CFD (Computational Fluid
Dynamics), ed all’abbinamento ad alette (winglets), che diminuiscono la resistenza
indotta causata dai vortici di estremità.
• Motori trifase EC (brushless), progettati per coniugare elevate prestazioni, consumi
[ 1 ] [ 2 ] proporzionalmente ridotti ed ampi range di regolazione in velocità, vantano un
[1] Pale a profilo aerodinamico: realizzate in elevato (IP65) grado di protezione alle polveri e all’acqua, che li rende perfettamente
alluminio estruso dotate di alette (winglets) che compatibili con l’impiego anche nelle condizioni particolarmente gravose tipiche di
diminuiscono la resistenza indotta dai vortici di numerosi ambienti industriali. Possibilità di regolazione in velocità da remoto mediante
estremità. [2] Copertura motore. potenziometro (segnale 0-10V) o centralina VORT T (opzionali).
• Elettronica di comando e potenza alloggiata nella fusione in alluminio dei coperchi
motore, a garanzia di un’adeguata tenuta all’acqua e alla polvere, ne gestisce
l’alimentazione e ne controlla il funzionamento, consentendone la modulazione fine in
base alle esigenze del momento.
• Completa di filtri EMI/EMC, per prevenire i rischi connessi a possibili disturbi
elettromagnetici, l’elettronica dei NORDIK HVLS SUPER BLADE comprende:
• un bus di comunicazione modbus RTU 485 isolato, che consente l’integrazione del
ventilatore in un BMS – Building Management System;
• un ingresso analogico isolato, per la regolazione della velocità del ventilatore attraverso
un potenziometro esterno o altro dispositivo funzionante con segnale 0-10 V;
• I sistemi di sicurezza integrati nell’elettronica includono la protezione da sovracorrenti,
cortocircuiti, sovratemperature, sovratensioni e sottotensioni; un led esterno, con
sistema di accensione codificato, segnala eventuali anomalie di funzionamento.
• Kit in lamiera di acciaio per l’installazione a soffitto comprendente palo di sostegno,
coppia di staffe e relativa minuteria metallica, progettato per assicurare il corretto e
robusto fissaggio dell’apparecchio al soffitto di destinazione nelle più comuni modalità
installative.
• Grado di protezione da polveri e acqua: IP65.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NB: SONO DISPONIBILI SU RICHIESTA GLI STESSI MODELLI CON ASTE DA 3
METRI.
