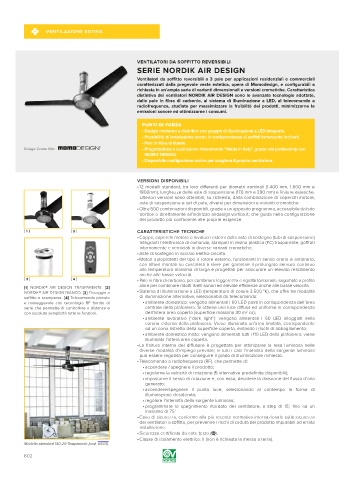

Page 602 - VORTICE - CATALOGO 2019

VENTILAZIONE ESTIVA

VENTILATORI DA SOFFITTO REVERSIBILI
SERIE NORDIK AIR DESIGN

Ventilatori da soffitto reversibili a 3 pale per applicazioni residenziali e commerciali
caratterizzati dalla pregevole veste estetica, opera di Momodesign, e configurabili a
richiesta in un’ampia serie di varianti dimensionali e versioni cromatiche. Caratteristica
distintiva dei ventilatori NORDIK AIR DESIGN sono le avanzate tecnologie adottate,
dalle pale in fibra di carbonio, al sistema di illuminazione a LED, al telecomando a
radiofrequenza, studiate per massimizzare la fruibilità dei prodotti, minimizzarne le
emissioni sonore ed ottimizzarne i consumi.

PUNTI DI FORZA
• Design moderno e distintivo con gruppo di illuminazione a LED integrato.
• Possibilità di installazione anche in corrispondenza di soffitti fortemente inclinati.
• Pale in fibra di titanio.
Design: Centro Stile • Progettazione e costruzione interamente “Made in Italy”, grazie alla partnership con
MOMO DESIGN.
• Disponibile configuratore online per scegliere il proprio ventilatore.

VERSIONI DISPONIBILI
• 12 modelli standard, tra loro differenti per diametri nominali (1.400 mm, 1.600 mm e
1800mm), lunghezze delle aste di sospensione (170 mm e 290 mm) e finiture estetiche.
Ulteriori versioni sono ottenibili, su richiesta, dalla combinazione di coperchi motore,
aste di sospensione e set di pale, diversi per dimensioni e varianti cromatiche.
• Oltre 500 combinazioni disponibili, grazie a un apposito programma, accessibile dal sito
Vortice o direttamente all’indirizzo airdesign.vortice.it, che guida nella configurazione
del prodotto più confacente alle proprie esigenze.
[ 1 ] [ 2 ] CARATTERISTICHE TECNICHE
• Coppe, coperchi motore e involucri esterni delle aste di sostegno (tubi di sospensione)
integranti l’elettronica di comando, stampati in resina plastica (PC) trasparente, goffrati
internamente e verniciati in diverse varianti cromatiche.
• Aste di sostegno in acciaio elettro-zincato.
• Motori autoprotetti del tipo a rotore esterno, funzionanti in senso orario e antiorario,
con alberi montati su cuscinetti a sfere per garantire il prolungato servizio continuo
alla temperatura massima di targa e progettati per assicurare un elevato rendimento
anche alle basse velocità.
[ 3 ] [ 4 ] • Pale in fibra di carbonio, per combinare leggerezza e rigidità torsionale, sagomate a profilo
alare per combinare ridotti livelli sonori ed elevate efficienze anche alle basse velocità.
[1] NORDIK® AIR DESIGN TRASPARENTE. [2]
NORDIK® AIR DESIGN BIANCO. [3] Fissaggio a • Sistema di illuminazione a LED (temperatura di colore 3.500 °K), che offre tre modalità
soffitto a scomparsa. [4] Telecomando piccolo di illuminazione alternative, selezionabili da telecomando:
e maneggevole con tecnologia RF fornito di • ambiente domestico: vengono alimentati i 60 LED posti in corrispondenza dell’area
serie che permette di controllare a distanza e centrale della plafoniera. Si ottiene una luce diffusa ed uniforme in corrispondenza
2
con assoluta semplicità tutte le funzioni. dell’intera area coperta (superficie massima 30 m ca);
• ambiente lavorativo (“dark light”): vengono alimentati i 50 LED alloggiati nella
corona esterna della plafoniera. Viene illuminata un’area limitata, corrispondente
ad un cono ristretto della superficie coperta, evitando i rischi di abbagliamento;
• ambiente domestico misto: vengono alimentati tutti i 110 LED della plafoniera; viene
illuminata l’intera area coperta.
• La finitura interna del diffusore è progettata per ottimizzare la resa luminosa nelle
diverse modalità d’impiego previste; in tutti i casi l’intensità della sorgente luminosa
può essere regolata per conseguire il grado di illuminazione richiesto.
• Telecomando a radiofrequenza (RF), che permette di:
• accendere / spegnere il prodotto;
• regolarne la velocità di rotazione (5 alternative predefinite disponibili);
• impostarne il senso di rotazione e, con esso, decidere la direzione del flusso d’aria
generato;
• accendere/spegnere il punto luce, selezionando al contempo la forma di
illuminazione desiderata;
• regolare l’intensità della sorgente luminosa;
• programmare lo spegnimento ritardato del ventilatore, a step di 15’, fino ad un
massimo di 75’.
• Cavo di sicurezza, conforme alla più recente normativa internazionale sulla sicurezza
dei ventilatori a soffitto, per prevenire i rischi di caduta del prodotto imputabili ad errata
installazione.
• Sicurezza certificata da ente terzo (¥).
• Classe di isolamento elettrico: II (non è richiesta la messa a terra).
Modello standard 140-29 Trasparente (cod. 61031).
