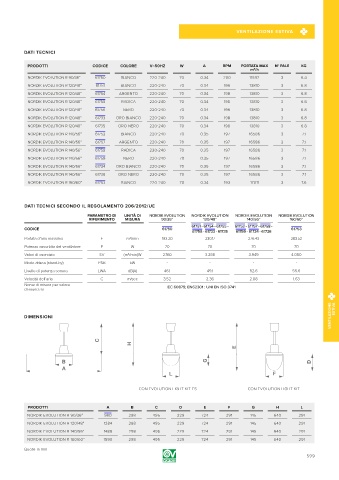

VENTILAZIONE ESTIVA

DATI TECNICI

PRODOTTI CODICE COLORE V ~ 50HZ W A RPM PORTATA MAX N° PALE KG
3
m /h
NORDIK EVOLUTION R 90/36” 61750 BIANCO 220-240 70 0.34 200 11592 3 6.4
NORDIK EVOLUTION R 120/48” 61751 BIANCO 220-240 70 0.34 198 13810 3 6.8
NORDIK EVOLUTION R 120/48” 61754 ARGENTO 220-240 70 0.34 198 13810 3 6.8
NORDIK EVOLUTION R 120/48” 61755 RADICA 220-240 70 0.34 198 13810 3 6.8
NORDIK EVOLUTION R 120/48” 61756 NERO 220-240 70 0.34 198 13810 3 6.8
NORDIK EVOLUTION R 120/48” 61733 ORO BIANCO 220-240 70 0.34 198 13810 3 6.8
NORDIK EVOLUTION R 120/48” 61735 ORO NERO 220-240 70 0.34 198 13810 3 6.8
NORDIK EVOLUTION R 140/56” 61752 BIANCO 220-240 70 0.35 197 16586 3 7.1
NORDIK EVOLUTION R 140/56” 61757 ARGENTO 220-240 70 0.35 197 16586 3 7.1
NORDIK EVOLUTION R 140/56” 61758 RADICA 220-240 70 0.35 197 16586 3 7.1
NORDIK EVOLUTION R 140/56” 61759 NERO 220-240 70 0.35 197 16586 3 7.1
NORDIK EVOLUTION R 140/56” 61734 ORO BIANCO 220-240 70 0.35 197 16586 3 7.1
NORDIK EVOLUTION R 140/56” 61736 ORO NERO 220-240 70 0.35 197 16586 3 7.1
NORDIK EVOLUTION R 160/60” 61753 BIANCO 220-240 70 0.34 193 17011 3 7.6

DATI TECNICI SECONDO IL REGOLAMENTO 206/2012/UE
PARAMETRO DI UNITÀ DI NORDIK EVOLUTION NORDIK EVOLUTION NORDIK EVOLUTION NORDIK EVOLUTION
RIFERIMENTO MISURA 90/36” 120/48” 140/56” 160/60”
61751 - 61754 - 61755 - 61752 - 61757 - 61758 -
CODICE 61750 61753
61756 - 61733 - 61735 61759 - 61734 - 61736
Portata d’aria massima F m /min 193.20 230.17 276.43 283.52
3
Potenza assorbita del ventilatore P W 70 70 70 70
3
Valori di esercizio SV (m /min)W 2.760 3.288 3.949 4.050
Modo attesa (stand-by) PSB kW - - - -
Livello di potenza sonora LWA dB(A) 46.1 49.1 52.6 55.6
Velocità dell’aria C m/sec 3.52 C 2.36 2.08 1.63
Nome di misura per valore IEC 60879; EN62301 : UNI EN ISO 3741
E
di esercizio
B D
A
F ESTIVA
DIMENSIONI VENTILAZIONE
con EVOLUTION LIGHT KIT ES

C C
H
E E

B D B G D
A A
F L F

con EVOLUTION LIGHT KIT
con EVOLUTION LIGHT KIT ES con EVOLUTION LIGHT KIT ES
CON EVOLUTION LIGHT KIT ES CON EVOLUTION LIGHT KIT

H PRODOTTI A B C H D E F G H L
NORDIK EVOLUTION R 90/36” 980 298 495 229 724 291 145 640 291
NORDIK EVOLUTION R 120/48” G 1284 298 495 229 724 291 G 145 640 291
NORDIK EVOLUTION R 140/56” 1488 298 495 229 724 291 145 640 291
L L
NORDIK EVOLUTION R 160/60” 1590 298 495 229 724 291 145 640 291
con EVOLUTION LIGHT KIT con EVOLUTION LIGHT KIT
Quote in mm
