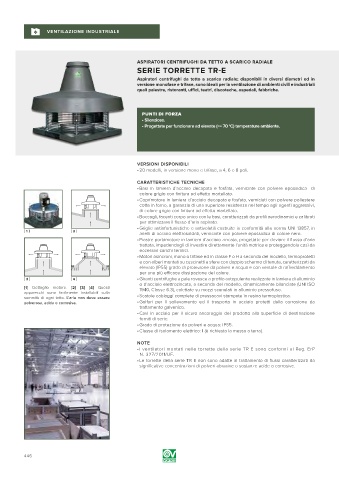

Page 446 - VORTICE - CATALOGO 2019

VENTILAZIONE INDUSTRIALE

ASPIRATORI CENTRIFUGHI DA TETTO A SCARICO RADIALE
SERIE TORRETTE TR-E

Aspiratori centrifughi da tetto a scarico radiale; disponibili in diversi diametri ed in
versione monofase e trifase, sono ideali per la ventilazione di ambienti civili e industriali
quali palestre, ristoranti, uffici, teatri, discoteche, ospedali, fabbriche.

PUNTI DI FORZA
• Silenziose.
• Progettate per funzionare ad elevate (>= 70 °C) temperature ambiente.

VERSIONI DISPONIBILI
• 20 modelli, in versione mono e trifase, a 4, 6 e 8 poli.
CARATTERISTICHE TECNICHE
• Basi in lamiera d’acciaio decapata e fosfata, verniciate con polvere epossidica di
colore grigio con finitura ad effetto martellato.
• Coprimotore in lamiera d’acciaio decapata e fosfata, verniciati con polvere poliestere
cotta in forno, a garanzia di una superiore resistenza nel tempo agli agenti aggressivi,
di colore grigio con finitura ad effetto martellato.
• Boccagli, facenti corpo unico con le basi, caratterizzati da profili aerodinamici e calibrati
per ottimizzare il flusso d’aria aspirato.
• Griglie antinfortunistiche e antivolatili costruite in conformità alla norma UNI 13857, in
[ 1 ] [ 2 ]
anelli di acciaio elettrosaldati, verniciate con polvere epossidica di colore nero.
• Piastre portamotore in lamiera d’acciaio zincata, progettate per deviare il flusso d’aria
trattata, impedendogli di investire direttamente l’unità motrice e proteggendola così da
eccessivi carichi termici.
• Motori asincroni, mono o trifase ed in classe F o H a seconda del modello, termoprotetti
e con alberi montati su cuscinetti a sfere con doppio schermo di tenuta, caratterizzati da
elevato (IP55) grado di protezione da polveri e acqua e con ventole di raffreddamento
per una più efficace dissipazione del calore.
[ 3 ] [ 4 ] • Giranti centrifughe a pale rovesce a profilo autopulente realizzate in lamiera di alluminio
o d’acciaio elettrozincata, a seconda del modello, dinamicamente bilanciate (UNI ISO
[1] Dettaglio motore. [2] [3] [4] Questi 1940, Classe 6.3), calettate su mozzi scanalati in alluminio pressofuso.
apparecchi sono facilmente installabili sulla
sommità di ogni tetto. L’aria non deve essere • Scatole cablaggi complete di pressacavi stampate in resina termoplastica.
polverosa, acida o corrosiva. • Golfari per il sollevamento ed il trasporto in acciaio protetti dalla corrosione da
trattamento galvanico.
• Cavi in acciaio per il sicuro ancoraggio del prodotto alla superficie di destinazione
forniti di serie.
• Grado di protezione da polveri e acqua: IP55.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE
• I ventilatori montati nelle torrette della serie TR E sono conformi al Reg. ErP
N. 327/2011/UE.
• Le torrette della serie TR E non sono adatte al trattamento di flussi caratterizzati da
significative concentrazioni di polveri abrasive o sostanze acide o corrosive.
