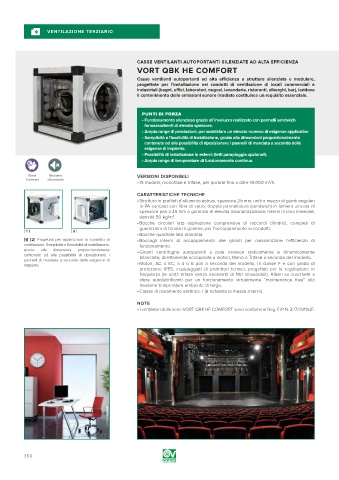

VENTILAZIONE TERZIARIO

CASSE VENTILANTI AUTOPORTANTI SILENZIATE AD ALTA EFFICIENZA
VORT QBK HE COMFORT

Casse ventilanti autoportanti ad alta efficienza a struttura silenziata e modulare,
progettate per l'installazione nei condotti di ventilazione di locali commerciali e
industriali (bagni, uffici, laboratori, negozi, lavanderie, ristoranti, alberghi, bar), laddove
il contenimento delle emissioni sonore irradiate costituisce un requisito essenziale.

PUNTI DI FORZA
• Funzionamento silenzioso grazie all’involucro realizzato con pannelli sandwich
fonoassorbenti di elevato spessore.
• Ampio range di prestazioni, per soddisfare un elevato numero di esigenze applicative
• Semplicità e flessibilità di installazione, grazie alle dimensioni proporzionalmente
contenute ed alla possibilità di riposizionare i pannelli di mandata a seconda delle
esigenze di impianto.
• Possibilità di installazione in esterni (tetti parapioggia opzionali).
• Ampio range di temperature di funzionamento continuo.
cdgh
VERSIONI DISPONIBILI
• 15 modelli, monofase e trifase, per portate fino a oltre 18.000 m /h.
3
CARATTERISTICHE TECNICHE
• Struttura in profilati d’alluminio estrusi, spessore 25 mm, uniti a mezzo di giunti angolari
in PA caricato con fibra di vetro; doppia pannellatura (sandwich) in lamiera zincata di
spessore pari a 45 mm a garanzia di elevata insonorizzazione; interni in lana minerale,
densità 50 kg/m . 3
• Bocche circolari lato aspirazione comprensive di raccordi cilindrici, completi di
guarnizioni di tenuta in gomma, per l’accoppiamento ai condotti.
[ 1 ] [ 2 ]
• Bocche quadrate lato mandata.
[1] [2] Progettati per applicazioni in condotto di • Boccagli interni di accoppiamento alle giranti per massimizzare l’efficienza di
ventilazione. Semplicità e flessibilità di installazione, funzionamento.
grazie alle dimensioni proporzionalmente • Giranti centrifughe autopulenti a pale rovesce staticamente e dinamicamente
contenute ed alla possibilità di riposizionare i
pannelli di mandata a seconda delle esigenze di bilanciate, direttamente accoppiate a motori, Mono o Trifase a seconda del modello.
impianto. • Motori, AC o EC, a 4 o 6 poli a seconda del modello, in classe F e con grado di
protezione IP55, equipaggiati di protettori termici, progettati per la regolazione in
frequenza (le unità trifase senza necessità di filtri sinusoidali). Alberi su cuscinetti a
sfere autolubrificanti per un funzionamento virtualmente “maintenance free” alla
massima temperatura ambiente di targa.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE
• I ventilatori della serie VORT QBK HE COMFORT sono conformi al Reg. ErP N. 327/2011/UE.
