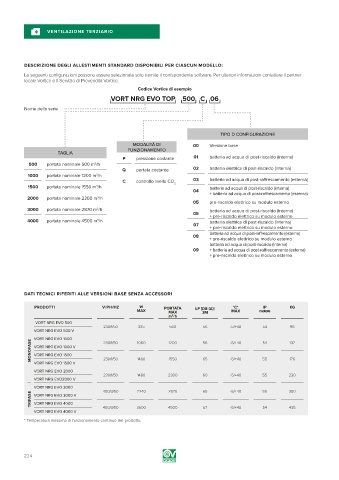

Page 224 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

DESCRIZIONE DEGLI ALLESTIMENTI STANDARD DISPONIBILI PER CIASCUN MODELLO:
Le seguenti configurazioni possono essere selezionate solo tramite il corrispondente software. Per ulteriori informazioni contattare il partner
locale Vortice o il Servizio di Prevendita Vortice.
Codice Vortice di esempio
VORT NRG EVO TOP 500 C 06
Nome della serie

TIPO D CONFIGURAZIONE
MODALITÀ DI 00 Versione base
FUNZIONAMENTO
TAGLIA
P pressione costante 01 batteria ad acqua di post-riscaldo (interna)
500 portata nominale 500 m /h
3
Q portata costante 02 batteria elettrica di post-riscaldo (interna)
1000 portata nominale 1200 m /h
3
C controllo livello CO 2 03 batteria ad acqua di post-raffrescamento (esterna)
3
1500 portata nominale 1550 m /h batteria ad acqua di post-riscaldo (interna)
04
+ batteria ad acqua di post-raffrescamento (esterna)
2000 portata nominale 2300 m /h
3
05 pre-riscaldo elettrico su modulo esterno
3
3000 portata nominale 2870 m /h batteria ad acqua di post-riscaldo (interna)
06
+ pre-riscaldo elettrico su modulo esterno
4000 portata nominale 4500 m /h batteria elettrica di post-riscaldo (interna)
3
07
+ pre-riscaldo elettrico su modulo esterno
batteria ad acqua di post-raffrescamento (esterna)
08
+ pre-riscaldo elettrico su modulo esterno
batteria ad acqua di post-riscaldo (interna)
09 + batteria ad acqua di post-raffrescamento (esterna)
+ pre-riscaldo elettrico su modulo esterno

DATI TECNICI RIFERITI ALLE VERSIONI BASE SENZA ACCESSORI

PRODOTTI V/PH/HZ W PORTATA LP [DB (A)] °C* IP KG
MAX MAX 3M MAX motore
m /h
3
VORT NRG EVO 500
230/1/50 335 560 56 -5/+40 54 96
VORT NRG EVO 500 V
MONOFASE VORT NRG EVO 1000 230/1/50 1060 1200 56 -5/+40 54 137
VORT NRG EVO 1000 V
VORT NRG EVO 1500
VORT NRG EVO 1500 V 230/1/50 1480 1550 65 -5/+40 55 176
VORT NRG EVO 2000
230/1/50 1480 2300 60 -5/+40 55 230
VORT NRG EVO2000 V
VORT NRG EVO 3000
400/3/50 2240 2870 65 -5/+40 55 300
TRIFASE VORT NRG EVO 3000 V
VORT NRG EVO 4000
VORT NRG EVO 4000 V 400/3/50 3600 4500 67 -5/+40 54 435
* Temperatura massima di funzionamento continuo del prodotto.

224
