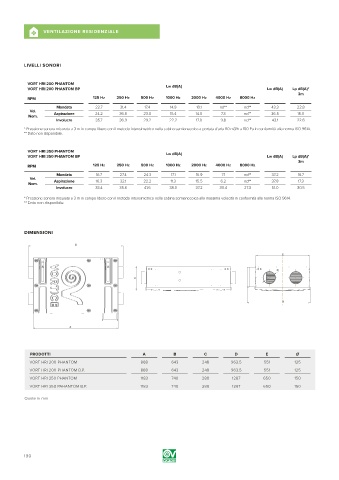

Page 190 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

LIVELLI SONORI

VORT HRI 200 PHANTOM
VORT HRI 200 PHANTOM BP Lw dB(A) Lw dB(A) Lp dB(A)*
3m
RPM 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz
Mandata 22.7 31.4 17.4 14.9 10.1 nd** nd** 43.3 22.8
Vel.
Nom. Aspirazione 24.2 36.8 23.0 15.4 14.0 7.3 nd** 36.5 16.0
Involucro 35.7 36.9 29.2 22.2 17.0 9.8 nd** 43.1 22.6
* Pressione sonora misurata a 3 m in campo libero con il metodo intensimetrico nella cabina semianecoica a portata d’aria 110 m3/h a 100 Pa in conformità alla norma ISO 9614.
** Dato non disponibile.

VORT HRI 350 PHANTOM Lw dB(A)
VORT HRI 350 PHANTOM BP Lw dB(A) Lp dB(A)*
3m
RPM 125 Hz 250 Hz 500 Hz D 1000 Hz D 2000 Hz 4000 Hz 8000 Hz
Mandata 16.7 27.4 24.3 17.1 16.9 7.1 nd** 37.2 16.7
Vel.
Nom. Aspirazione 16.3 32.1 22.2 11.3 15.5 6.2 nd** 37.8 17.3
Involucro 33.4 35.6 41.6 38.0 37.2 30.4 27.3 51.0 30.5
* Pressione sonora misurata a 3 m in campo libero con il metodo intensimetrico nella cabina semianecoica alla massima velocità in conformità alla norma ISO 9614.
** Dato non disponibile.

DIMENSIONI

D
A A
E E

Ø Ø
C C

B B

A
E

Ø
PRODOTTI A B C D E Ø
C
VORT HRI 200 PHANTOM 868 643 248 963.5 551 125
VORT HRI 200 PHANTOM B.P. 868 643 248 963.5 551 125
VORT HRI 350 PHANTOM 1183 740 B 288 1287 650 150
VORT HRI 350 PAHANTOM B.P. 1183 740 288 1287 650 150

Quote in mm

190
