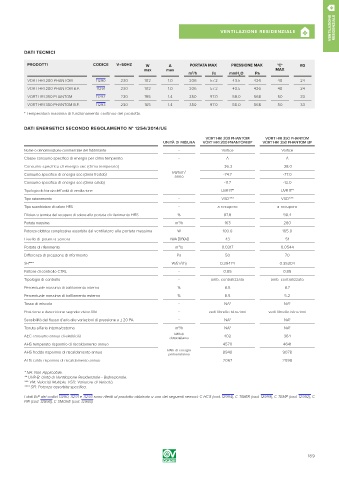

Page 189 - VORTICE - CATALOGO 2019

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

DATI TECNICI

PRODOTTI CODICE V ~ 50HZ W A PORTATA MAX PRESSIONE MAX °C* KG
max max MAX
m /h l/s mmH O Pa
3
2
VORT HRI 200 PHANTOM 11290 230 102 1.0 206 57.2 43.5 426 40 24
VORT HRI 200 PHANTOM B.P. 11291 230 102 1.0 206 57.2 43.5 426 40 24
VORT HRI 350 PHANTOM 11292 230 165 1.4 350 97.0 58.0 568 50 33
VORT HRI 350 PHANTOM B.P. 11293 230 165 1.4 350 97.0 58.0 568 50 33
* Temperatura massima di funzionamento continuo del prodotto.

DATI ENERGETICI SECONDO REGOLAMENTO N° 1254/2014/UE
VORT HRI 200 PHANTOM VORT HRI 350 PHANTOM
UNITÀ DI MISURA VORT HRI 200 PHANTOM BP VORT HRI 350 PHANTOM BP
Nome o denominazione commerciale del fabbricante - Vortice Vortice
Classe consumo specifico di energia per clima temperato - A A
Consumo specifico di energia sec (clima temperato) -36.3 -38.0
kWh/m 2
Consumo specifico di energia sec (clima freddo) -74.7 -77.0
anno
Consumo specifico di energia sec (clima caldo) -11.7 -13.0
Tipologia dichiarata dell’unità di ventilazione - UVR-B** UVR-B**
Tipo azionamento - VSD*** VSD***
Tipo scambiatore di calore HRS - a recupero a recupero
Efficienza termica del recupero di calore alla portata di riferimento HRS % 87.8 90.4
3
Portata massima m /h 163 280
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima W 100.0 165.0
Livello di potenza sonora LWA [DB(A)] 43 51
Portata di riferimento m /s 0.0317 0.0544
3
Differenza di pressione di riferimento Pa 50 70
3
SFI**** W/(m /h) 0.39474 0.35204
Fattore di controllo CTRL - 0.85 0.85
Tipologia di controllo - amb. centralizzato amb. centralizzato
Percentuale massima di trafilamento interno % 8.5 8.7
Percentuale massima di trafilamento esterno % 8.5 5.2
Tasso di miscela - NA* NA*
Posizione e descrizione segnale visivo filtri - vedi libretto istruzioni vedi libretto istruzioni
Sensibilità del flusso d’aria alle variazioni di pressione a ± 20 PA - NA* NA*
3
Tenuta all’aria interna/esterna m /h NA* NA*
kWh di
AEC consumo annuo di elettricità elettricità/anno 402 364
AHS temperato risparmio di riscaldamento annuo 4570 4641
kWh di energia
AHS freddo risparmio di riscaldamento annuo 8940 9078
primaria/anno
AHS caldo risparmio di riscaldamento annuo 2067 2098
* NA: Non Applicabile.
** UVR-B: Unità di Ventilazione Residenziale - Bidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SFI: Potenza assorbita specifica.
I dati ErP dei codici 11290, 11291 e 11293 sono riferiti al prodotto abbinato a uno dei seguenti sensori: C HCS (cod. 12994), C TIMER (cod. 12999), C TEMP (cod. 12992), C
PIR (cod. 12998), C SMOKE (cod. 12993).

189
