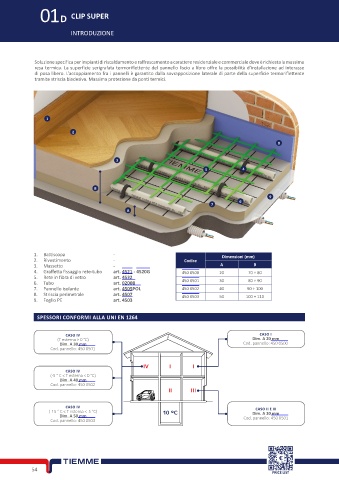

01D CLIP SUPER

INTRODUZIONE

Soluzione specifica per impianti di riscaldamento e raffrescamento a carattere residenziale e commerciale dove è richiesta la massima
resa termica. La superficie serigrafata termoriflettente del pannello liscio a libro offre la possibilità d’installazione ad interasse
di posa libero. L’accoppiamento fra i pannelli è garantito dalla sovrapposizione laterale di parte della superficie termoriflettente
tramite striscia biadesiva. Massima protezione da ponti termici.

1

2

8

3
5 4

B
9
6
7
A

1. Battiscopa - Dimensioni (mm)
2. Rivestimento - Codice
3. Massetto - A B
4. Graffetta fissaggio rete-tubo art. 4521 - 4520G 450 0500 20 70 ÷ 80
5. Rete in fibra di vetro art. 4532
6. Tubo art. 0200B 450 0501 30 80 ÷ 90
7. Pannello isolante art. 4505POL 450 0502 40 90 ÷ 100
8. Striscia perimetrale art. 4507 450 0503 50 100 ÷ 110
9. Foglio PE art. 4503

SPESSORI CONFORMI ALLA UNI EN 1264

CASO IV CASO I
(T esterna > 0 °C) Dim. A 20 mm
Dim. A 30 mm Cod. pannello: 450 0500
Cod. pannello: 450 0501

IV I I
CASO IV
(-5 ° C < T esterna < 0 °C)
Dim. A 40 mm
Cod. pannello: 450 0502
II III

CASO IV CASO II E III
(-15 ° C < T esterna < -5 °C) 10 °C Dim. A 30 mm
Dim. A 50 mm
Cod. pannello: 450 0503 Cod. pannello: 450 0501

54
