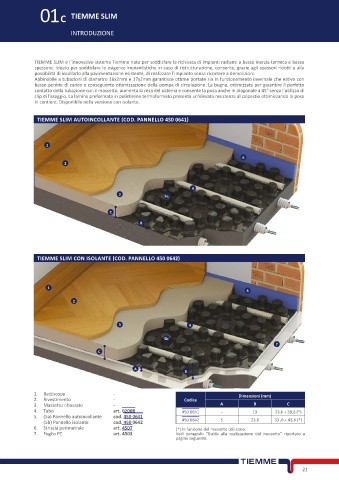

Page 37 - TIEMME - SISTEMI RADIANTI

01C TIEMME SLIM

INTRODUZIONE

TIEMME SLIM è l’innovativo sistema Tiemme nato per soddisfare la richiesta di impianti radianti a bassa inerzia termica e basso
spessore. Ideato per soddisfare le esigenze impiantistiche in caso di ristrutturazione, consente, grazie agli spessori ridotti e alla
possibilità di incollarlo alla pavimentazione esistente, di realizzare l’impianto senza ricorrere a demolizioni.
Abbinabile a tubazioni di diametro 16x2mm e 17x2mm garantisce ottime portate sia in funzionamento invernale che estivo con
basse perdite di carico e conseguente ottimizzazione della pompa di circolazione. La bugna, ottimizzata per garantire il perfetto
contatto della tubazione con il massetto, aumenta la resa del sistema e consente la posa anche in diagonale a 45° senza l’utilizzo di
clip di fissaggio. La lamina preformata in polistirene termoformato presenta un’elevata resistenza al calpestio ottimizzando la posa
in cantiere. Disponibile nella versione con isolante.

TIEMME SLIM AUTOINCOLLANTE (COD. PANNELLO 450 0641)

1

6
2

4
3 5a

C
B

TIEMME SLIM CON ISOLANTE (COD. PANNELLO 450 0642)

1
6
2

3 4

5b
7
C

A
B

1. Battiscopa - Dimensioni (mm)
2. Rivestimento - Codice
3. Massetto ribassato - A B C
4. Tubo art. 0200B 450 0641 - 19 23,6 ÷ 38,6 (*)
5. (5a) Pannello autoincollante cod. 450 0641
(5b) Pannello isolante cod. 450 0642 450 0642 5 23,6 33 ,6 ÷ 43,6 (*)
6. Striscia perimetrale art. 4507 (*) In funzione del massetto utilizzato.
7. Foglio PE art. 4503 Vedi paragrafo “Guida alla realizzazione del massetto” riportato a
pagina seguente.

21
