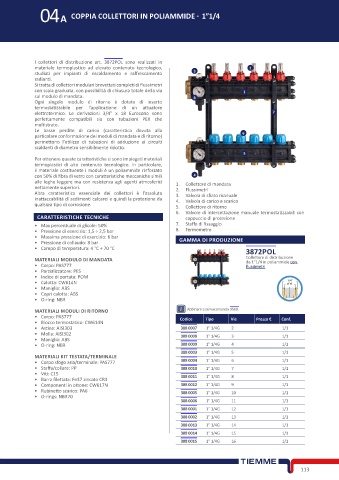

04A COPPIA COLLETTORI IN POLIAMMIDE - 1”1/4

I collettori di distribuzione art. 3872POL sono realizzati in
materiale termoplastico ad elevato contenuto tecnologico, 2
studiati per impianti di riscaldamento e raffrescamento 3
radianti.
Si tratta di collettori modulari brevettati completi di flussimetri
con scala graduata, con possibilità di chiusura totale della via 1
sul modulo di mandata. 8
Ogni singolo modulo di ritorno è dotato di inserto
termostatizzabile per l’applicazione di un attuatore
elettrotermico. Le derivazioni 3/4” x 18 Eurocono sono 7
perfettamente compatibili sia con tubazioni PEX che
multistrato.
Le basse perdite di carico (caratteristica dovuta alla
particolare conformazione dei moduli di mandata e di ritorno) 6
permettono l’utilizzo di tubazioni di adduzione ai circuiti
scaldanti di diametro sensibilmente ridotto.
5
Per ottenere queste caratteristiche si sono impiegati materiali
termoplastici di alto contenuto tecnologico. In particolare,
il materiale costituente i moduli è un poliammide rinforzato
con 50% di fibra di vetro con caratteristiche meccaniche simili 4
alle leghe leggere ma con resistenza agli agenti atmosferici 1. Collettore di mandata
nettamente superiori. 2. Flussimetri
Altra caratteristica essenziale dei collettori è l’assoluta 3. Valvola di sfiato manuale
inattaccabilità di sedimenti calcarei e quindi la protezione da 4. Valvola di carico e scarico
qualsiasi tipo di corrosione. 5. Collettore di ritorno
6. Valvole di intercettazione manuale termostatizzabili con
CARATTERISTICHE TECNICHE cappuccio di protezione
• Max percentuale di glicole: 50% 7. Staffe di fissaggio
• Pressione di esercizio: 1,5 ÷ 2,5 bar 8. Termometro
• Massima pressione di esercizio: 6 bar
• Pressione di collaudo: 8 bar GAMMA DI PRODUZIONE
• Campo di temperatura: 4 °C ÷ 70 °C
3872POL
MATERIALI MODULO DI MANDATA Collettore di distribuzione
da 1”1/4 in poliammide con
• Corpo: PAS777 flussimetri
• Parzializzatore: PES
• Indice di portata: POM
• Calotta: CW614N 3/4”
18
• Maniglia: ABS
• Copri calotta: ABS
• O-ring: NBR
MATERIALI MODULI DI RITORNO Abbinare a servocomando 9568.
• Corpo: PAS777 Codice Tipo Vie Prezzo € Conf.
• Blocco termostatico: CW614N
• Astina: AISI303 388 0007 1” 1/4G 2 1/1
• Molla: AISI302 388 0008 1” 1/4G 3 1/1
• Maniglia: ABS
• O-ring: NBR 388 0009 1” 1/4G 4 1/1
388 0003 1” 1/4G 5 1/1
MATERIALI KIT TESTATA/TERMINALE
• Corpo sfogo aria/terminale: PAS777 388 0004 1” 1/4G 6 1/1
• Staffa/collare: PP 388 0010 1” 1/4G 7 1/1
• Viti: C15
• Barra filettata: Fe37 zincato CR3 388 0011 1” 1/4G 8 1/1
• Componenti in ottone: CW617N 388 0012 1” 1/4G 9 1/1
• Rubinetto scarico: PA6 388 0005 1” 1/4G 10 1/1
• O-rings: NBR70
388 0006 1” 1/4G 11 1/1
388 0001 1” 1/4G 12 1/1
388 0002 1” 1/4G 13 1/1
388 0013 1” 1/4G 14 1/1
388 0014 1” 1/4G 15 1/1
388 0015 1” 1/4G 16 1/1
