Page 127 - TIEMME - SISTEMI RADIANTI

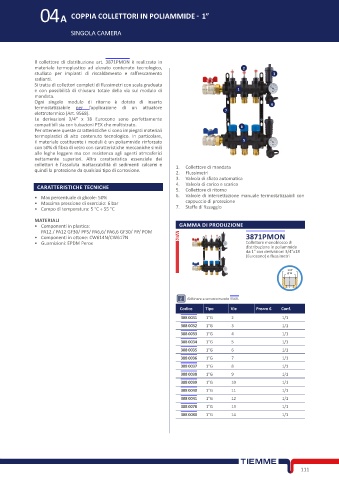

04A COPPIA COLLETTORI IN POLIAMMIDE - 1”

SINGOLA CAMERA

Il collettore di distribuzione art. 3871PMON è realizzato in
materiale termoplastico ad elevato contenuto tecnologico, 2
studiato per impianti di riscaldamento e raffrescamento 3
radianti.
Si tratta di collettori completi di flussimetri con scala graduata
e con possibilità di chiusura totale della via sul modulo di 1
mandata.
Ogni singolo modulo di ritorno è dotato di inserto 4
termostatizzabile per l’applicazione di un attuatore
elettrotermico (Art. 9568). 7
Le derivazioni 3/4” x 18 Eurocono sono perfettamente
compatibili sia con tubazioni PEX che multistrato. 6
Per ottenere queste caratteristiche si sono impiegati materiali
termoplastici di alto contenuto tecnologico. In particolare,
il materiale costituente i moduli è un poliammide rinforzato 5
con 50% di fibra di vetro con caratteristiche meccaniche simili
alle leghe leggere ma con resistenza agli agenti atmosferici
nettamente superiori. Altra caratteristica essenziale dei
collettori è l’assoluta inattaccabilità di sedimenti calcarei e 1. Collettore di mandata
quindi la protezione da qualsiasi tipo di corrosione. 2. Flussimetri
3. Valvola di sfiato automatica
CARATTERISTICHE TECNICHE 4. Valvola di carico e scarico
5. Collettore di ritorno
• Max percentuale di glicole: 50% 6. Valvole di intercettazione manuale termostatizzabili con
• Massima pressione di esercizio: 6 bar cappuccio di protezione
• Campo di temperatura: 5 °C ÷ 55 °C 7. Staffe di fissaggio

MATERIALI
• Componenti in plastica: GAMMA DI PRODUZIONE
PA12 / PA12 GF30/ PPS/ PA6,6/ PA6,6 GF30/ PP/ POM
• Componenti in ottone: CW614N/CW617N
3871PMON ■
• Guarnizioni: EPDM Perox Collettore monoblocco di
distribuzione in poliammide
da 1” con derivazioni 3/4”x18
(Eurocono) e flussimetri

3/4”
18

Abbinare a servocomando 9568.
Codice Tipo Vie Prezzo € Conf.
388 0031 1”G 2 1/1
388 0032 1”G 3 1/1
388 0033 1”G 4 1/1
388 0034 1”G 5 1/1
388 0035 1”G 6 1/1
388 0036 1”G 7 1/1
388 0037 1”G 8 1/1
388 0038 1”G 9 1/1
388 0039 1”G 10 1/1
388 0040 1”G 11 1/1
388 0041 1”G 12 1/1
388 0078 1”G 13 1/1
388 0080 1”G 14 1/1

111
