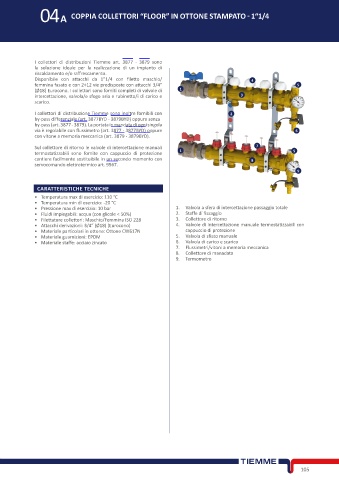

04A COPPIA COLLETTORI “FLOOR” IN OTTONE STAMPATO - 1“1/4

I collettori di distribuzioni Tiemme art. 3877 - 3879 sono
la soluzione ideale per la realizzazione di un impianto di
riscaldamento e/o raffrescamento.
Disponibile con attacchi da 1”1/4 con filetto maschio/ 4
femmina fasato e con 2÷12 vie predisposte con attacchi 3/4” 5
(Ø18) Eurocono. I collettori sono forniti completi di valvole di 1
intercettazione, valvola/e sfogo aria e rubinetto/i di carico e 3
scarico.
I collettori di distribuzione Tiemme sono inoltre fornibili con 2
by-pass differenziale (art. 3877BYD - 3879BYD) oppure senza
by-pass (art. 3877 - 3879). La portata in mandata di ogni singola
via è regolabile con flussimetro (art. 3877 - 3877BYD) oppure 6
con vitone a memoria meccanica (art. 3879 - 3879BYD).

Sul collettore di ritorno le valvole di intercettazione manuali 7
termostatizzabili sono fornite con cappuccio di protezione 1 5
cantiere facilmente sostituibile in un secondo momento con 8
servocomando elettrotermico art. 9567.
9

CARATTERISTICHE TECNICHE
• Temperatura max di esercizio: 110 °C
• Temperatura min di esercizio: -20 °C
• Pressione max di esercizio: 10 bar 1. Valvola a sfera di intercettazione passaggio totale
• Fluidi impiegabili: acqua (con glicole < 50%) 2. Staffe di fissaggio
• Filettature collettori: Maschio/Femmina ISO 228 3. Collettore di ritorno
• Attacchi derivazioni: 3/4” (Ø18) (Eurocono) 4. Valvole di intercettazione manuale termostatizzabili con
• Materiale particolari in ottone: Ottone CW617N cappuccio di protezione
• Materiale guarnizioni: EPDM 5. Valvola di sfiato manuale
• Materiale staffe: acciaio zincato 6. Valvola di carico e scarico
7. Flussimetri/vitoni a memoria meccanica
8. Collettore di manadata
9. Termometro
