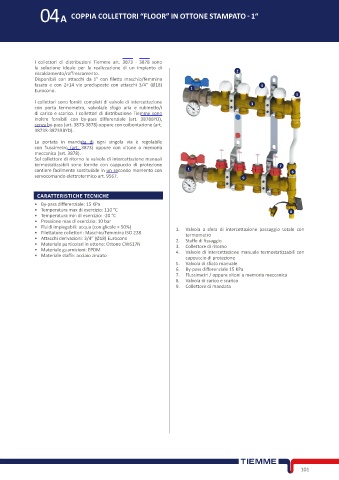

04A COPPIA COLLETTORI “FLOOR” IN OTTONE STAMPATO - 1“

I collettori di distribuzioni Tiemme art. 3873 - 3878 sono
la soluzione ideale per la realizzazione di un impianto di
riscaldamento/raffrescamento. 2
Disponibili con attacchi da 1” con filetto maschio/femmina
fasato e con 2÷14 vie predisposte con attacchi 3/4” (Ø18) 4
Eurocono. 1
5
I collettori sono forniti completi di valvole di intercettazione 3
con porta termometro, valvola/e sfogo aria e rubinetto/i
di carico e scarico. I collettori di distribuzione Tiemme sono
inoltre fornibili con by-pass differenziale (art. 3878BYD),
senza by-pass (art. 3873-3878) oppure con coibentazione (art.
3873R-3873RBYD).
La portata in mandata di ogni singola via è regolabile
con flussimetro (art. 3873) oppure con vitone a memoria
meccanica (art. 3878).
Sul collettore di ritorno le valvole di intercettazione manuali
termostatizzabili sono fornite con cappuccio di protezione 7
cantiere facilmente sostituibile in un secondo momento con 1 6
servocomando elettrotermico art. 9567. 9

CARATTERISTICHE TECNICHE
• By-pass differenziale: 15 KPa
• Temperatura max di esercizio: 110 °C 8
• Temperatura min di esercizio: -20 °C
• Pressione max di esercizio: 10 bar
• Fluidi impiegabili: acqua (con glicole < 50%) 1. Valvola a sfera di intercettazione passaggio totale con
• Filettature collettori: Maschio/Femmina ISO 228 termometro
• Attacchi derivazioni: 3/4” (Ø18) Eurocono 2. Staffe di fissaggio
• Materiale particolari in ottone: Ottone CW617N 3. Collettore di ritorno
• Materiale guarnizioni: EPDM 4. Valvole di intercettazione manuale termostatizzabili con
• Materiale staffe: acciaio zincato cappuccio di protezione
5. Valvola di sfiato manuale
6. By-pass differenziale 15 KPa
7. Flussimetri / oppure vitoni a memoria meccanica
8. Valvola di carico e scarico
9. Collettore di mandata
