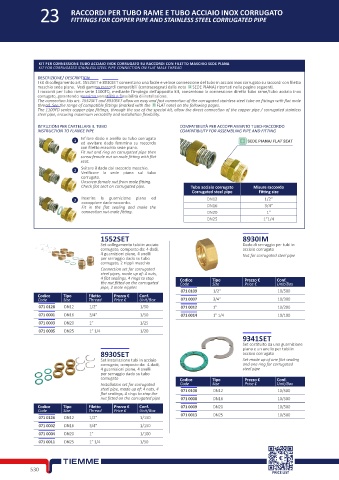

23 RACCORDI PER TUBO RAME E TUBO ACCIAIO INOX CORRUGATO
FITTINGS FOR COPPER PIPE AND STAINLESS STEEL CORRUGATED PIPE

KIT PER CONNESSIONE TUBO ACCIAIO INOX CORRUGATO SU RACCORDI CON FILETTO MASCHIO SEDE PIANA
KIT FOR CORRUGATED STAINLESS STEEL PIPE CONNECTION ON FLAT MALE THREAD
DESCRIZIONE/ DESCRIPTION
I kit di collegamento art. 1552SET e 8930SET consentono una facile e veloce connessione del tubo in acciaio inox corrugato su raccordi con filetto
maschio sede piana. Vedi gamma raccordi compatibili (contrassegnati dalla nota SEDE PIANA) riportati nelle pagine seguenti.
I raccordi per tubo rame serie 1100FD, mediante l’impiego dell’apposito kit, consentono la connessione diretta tubo rame/tubo acciaio inox
corrugato, garantendo massima versatilità e flessibilità di installazione.
The connection kits art. 1552SET and 8930SET allow an easy and fast connection of the corrugated stainless steel tube on fittings with flat male
thread. See the range of compatible fittings (marked with the FLAT note) on the following pages.
The 1100FD series copper pipe fittings, through the use of the special kit, allow the direct connection of the copper pipe / corrugated stainless
steel pipe, ensuring maximum versatility and installation flexibility.

ISTRUZIONI PER CARTELLARE IL TUBO COMPATIBILITÀ PER ACCOPPIAMENTO TUBO-RACCORDO
INSTRUCTION TO FLANGE PIPE COMPATIBILITY FOR ASSEMBLING PIPE AND FITTING
Infilare dado e anello su tubo corrugato
1 ed avvitare dado femmina su raccordo SEDE PIANA/ FLAT SEAT
con filetto maschio sede piana.
Fit nut and ring on corrugated pipe then
screw female nut on male fitting with flat
seat.
Svitare il dado dal raccordo maschio.
2 Verificare la sede piana sul tubo
corrugato.
Unscrew female nut from male fitting.
Check flat seat on corrugated pipe. Tubo acciaio corrugato Misure raccordo
Corrugated steel pipe Fitting size
3 Inserire la guarnizione piana ed DN12 1/2”
accoppiare dado-raccordo.
Fit in the flat sealing and make the DN16 3/4”
connection nut-male fitting. DN20 1”
DN25 1”1/4

1552SET 8930IM
Set collegamento tubi in acciaio Dado di serraggio per tubi in
corrugato, composto da: 4 dadi, acciaio corrugato
4 guarnizioni piane, 4 anelli Nut for corrugated steel pipe
per serraggio dado su tubo
corrugato, 2 nippli maschio
Connection set for corrugated
steel pipes, made up of: 4 nuts,
4 flat sealings, 4 rings to stop Codice Tipo Prezzo € Conf.
the nut fitted on the corrugated Code Size Price € Unit/Box
pipe, 2 male nipples
071 0109 1/2” 10/500
Codice Tipo Filetto Prezzo € Conf.
Code Size Thread Price € Unit/Box 071 0007 3/4” 10/300
071 0128 DN12 1/2” 1/50 071 0012 1” 10/200
071 0001 DN16 3/4” 1/50 071 0014 1” 1/4 10/100
071 0003 DN20 1” 1/25
071 0005 DN25 1” 1/4 1/20
9341SET
Set costituito da una guarnizione
piana e un anello per tubi in
8930SET acciaio corrugato
Set installazione tubi in acciaio Set made up of one flat sealing
corrugato, composto da: 4 dadi, and one ring for corrugated
4 guarnizioni piane, 4 anelli steel pipe
per serraggio dado su tubo
corrugato Codice Tipo Prezzo € Conf.
Installation set for corrugated Code Size Price € Unit/Box
steel pipe, made up of: 4 nuts, 4 071 0108 DN12 10/500
flat sealings, 4 rings to stop the
nut fitted on the corrugated pipe 071 0008 DN16 10/500
Codice Tipo Filetto Prezzo € Conf. 071 0009 DN20 10/500
Code Size Thread Price € Unit/Box
071 0126 DN12 1/2” 1/150 071 0013 DN25 10/500
071 0002 DN16 3/4” 1/150
071 0004 DN20 1” 1/100
071 0011 DN25 1” 1/4 1/50
