14 C CONCENTRATORI RADIO
14C

INTRODUZIONE

I concentratori radio sono dispositivi elettronici di raccolta dati;
Acquisiscono i dati relativi ai consumi di energia termica e di acqua sanitaria rilevati da tutti i dispositivi che costituiscono
l’impianto (ripartitori di calore, contatori di energia termica e contatori volumetrici) dotati di interfaccia di comunicazione radio
a 868 MHz conforme Wireless M-Bus (EN 13757).

La lettura dei dati di consumo viene eseguita senza accedere alle singole unità immobiliari e quindi senza arrecare disturbo ai
condomini. L’acquisizione dei dati può avvenire in differenti modalità a seconda delle esigenze del singolo condominio:
• WALK-BY: tramite un dispositivo in dotazione al personale preposto a effettuare le letture.
• CENTRALIZZATA: mediante installazione all’interno del condominio di apposito dispositivo per ricezione e archiviazione dei dati
di consumo.

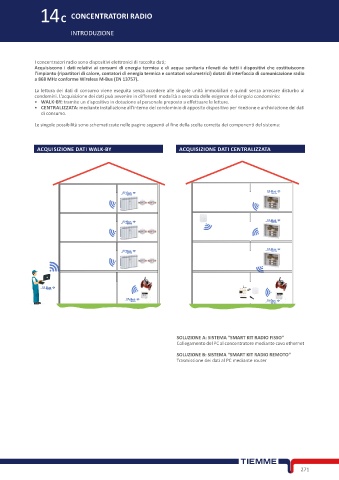

Le singole possibilità sono schematizzate nelle pagine seguenti al fine della scelta corretta dei componenti del sistema:

ACQUISIZIONE DATI WALK-BY ACQUISIZIONE DATI CENTRALIZZATA

SOLUZIONE A: SISTEMA “SMART KIT RADIO FISSO”
Collegamento del PC al concentratore mediante cavo ethernet

SOLUZIONE B: SISTEMA “SMART KIT RADIO REMOTO”
Trasmissione dei dati al PC mediante router

271
