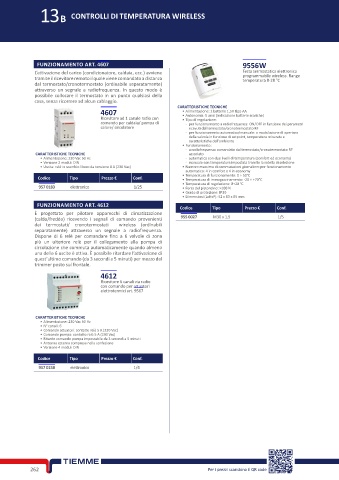

Page 276 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

13B CONTROLLI DI TEMPERATURA WIRELESS

FUNZIONAMENTO ART. 4607 9556W
L’attivazione del carico (condizionatore, caldaia, ecc.) avviene Testa termostatica elettronica
tramite il ricevitore remoto il quale viene comandato a distanza programmabile wireless. Range
temperatura 8-28 °C
dal termostato/cronotermostato (ordinabile separatamente)
attraverso un segnale a radiofrequenza. In questo modo è
possibile collocare il termostato in un punto qualsiasi della
casa, senza ricorrere ad alcun cablaggio.
CARATTERISTICHE TECNICHE
4607 • Alimentazione: 2 batterie 1,5V tipo AA
Ricevitore ad 1 canale radio con • Autonomia: 5 anni (indicazione batterie scariche)
• Tipo di regolazione:
comando per caldaia/ pompa di - per funzionamento a radiofrequenza: ON/OFF in funzione dei parametri
calore/ circolatore ricevuti dal termostato/cronotermostato RF
- per funzionamento automatico/manuale: a modulazione di apertura
della valvola in funzione di setpoint, temperatura misurata e
caratteristiche dell’ambiente
• Funzionamento:
- a radiofrequenza comandato dal termostato/cronotermostato RF
CARATTERISTICHE TECNICHE associato
• Alimentazione: 230 Vac 50 Hz - automatico con due livelli di temperatura (comfort ed economy)
• Versione 2 moduli DIN - manuale con temperatura impostata tramite la rotella di selezione
• Uscita: relè in scambio libero da tensione 8 A (230 Vac) • Numero massimo di commutazioni giornaliere per funzionamento
automatico: 4 in comfort e 4 in economy
Codice Tipo Prezzo € Conf. • Temperatura di funzionamento: 0 ÷ 50°C
• Temperatura di immagazzinamento: -20 ÷ +70°C
957 0183 elettronico 1/25 • Temperatura di regolazione: 8÷28 °C
• Forza del pistoncino: >100 N
• Grado di protezione: IP30
• Dimensioni (LxHxP): 52 x 83 x 65 mm
FUNZIONAMENTO ART. 4612 Codice Tipo Prezzo € Conf.
È progettato per pilotare apparecchi di climatizzazione
(caldo/freddo) ricevendo i segnali di comando provenienti 955 0027 M30 x 1,5 1/5
dai termostati/ cronotermostati wireless (ordinabili
separatamente) attraverso un segnale a radiofrequenza.
Dispone di 6 relè per comandare fino a 6 valvole di zona
più un ulteriore relè per il collegamento alla pompa di
circolazione che commuta automaticamente quando almeno
una delle 6 uscite è attiva. È possibile ritardare l’attivazione di
quest’ultimo comando (da 3 secondi a 5 minuti) per mezzo del
trimmer posto sul frontale.
4612
Ricevitore 6 canali via radio
con comando per attuatori
elettrotermici art. 9567

CARATTERISTICHE TECNICHE
• Alimentazione: 230 Vac 50 Hz
• N° canali: 6
• Comando attuatori: contatto relè 5 A (230 Vac)
• Comando pompa: contatto relè 5 A (230 Vac)
• Ritardo comando pompa impostabile da 3 secondi a 5 minuti
• Antenna esterna compresa nella confezione
• Versione 4 moduli DIN
Codice Tipo Prezzo € Conf.
957 0158 elettronico 1/4

262 Per i prezzi scansiona il QR code
