Page 274 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE
P. 274
13A TERMOSTATI E CRONOTERMOSTATI
4625D
Distributore elettrico 10
zone per il collegamento dei
termostati via filo e dei relativi
servomotori elettrotermici,
uscita relè in scambio 5(2)A
230Vac per comando pompa
Codice Tipo Prezzo € Conf.
957 0005 230V 1/6
Dotato di contatto relè in scambio per comando pompa

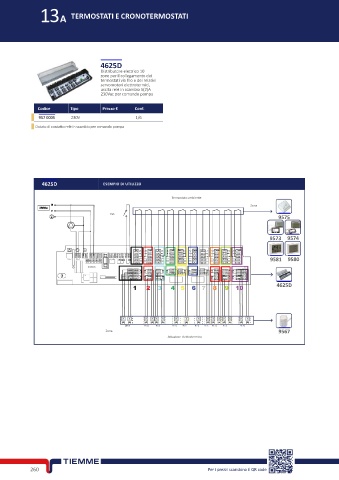

4625D ESEMPIO DI UTILIZZO
Termostato ambiente
N Zona
230Vac
F
Est.
9575
9573 9574
9581 9580
1 2 3 4 5 6 7 8 9 10 4625D
Nr. 5 Nr. 2 Nr. 2 Nr. 1 Nr. 1 Nr. 1 Nr. 1 Nr. 2 Nr. 2 Nr. 4
Zona 9567
Attuatore elettrotermico
260 Per i prezzi scansiona il QR code
